Tanım
• 40 ila 2300 MHz arası geniş bant frekans aralığı Yüksek performanslı SMD çok-katmanlı baskılı-devre kartı tasarımı, sahte taşıyıcı koruması sağlamak ve istenmeyen kanal etkileşimini en aza indirerek görüntü bozulmasını azaltmak için bağlantı noktasından-bağlantı noktasına-yüksek izolasyon sağlar.
• 3X4 Dijital Çoklu Anahtar MDU ağları ve çoklu abone uygulamaları için özel olarak tasarlanmış yüksek çıkışlı geri dönüş kaybı bağlantı noktaları, mikro yansımaları azaltır, veri kurtarmayı geliştirir ve harmonik bozulmaları azaltır.
• Basit F-tipi konektör arayüzü tasarımı, uydu ve anten sinyallerinin 4 veya 8 çıkışa yönlendirilmesini sağlar.
• Yüksek-performanslı PIN diyot matrisi, polarite aktarım süresini ve dijital bozulmaları azaltarak tutarlı görüntü kalitesi sağlar.
• Anten sinyali, çıkıştaki uyduyla (bazı modellerde) birleşerek harici birleştirmeyi ortadan kaldırır, maliyeti ve dağınıklığı azaltır.
• Polarite seçimi için voltaj ve ton geçişi sağlayan Direct to Home uydu hizmetleriyle uyumludur.
• Dish ve DirectV ile uyumlu 3X4 Dijital Çoklu Anahtar.

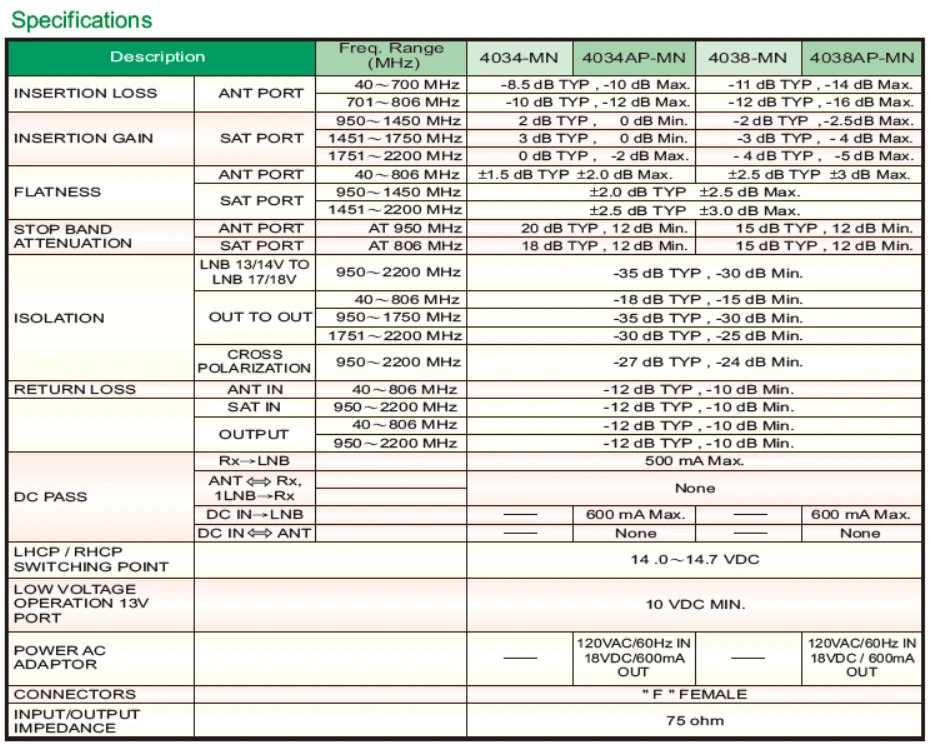

Şartname
|
Menşe Yeri: Guangdong, Çin |
|||
|
MODEL NO.: GDMS-001 (4034MN) |
|||
|
Tanım |
Frekans Aralık (MHZ) |
|
|
|
EKLEME KAYBI |
KARINCA LİMANI |
40~700 MHz |
-8,5 dB TİP, -10 dB Maks. |
|
701~806 MHz |
-10 dB TİP, -12 dB Maks. |
||
|
EKLEME KAZANCI |
SAT BAĞLANTI NOKTASI |
950~1450MHz |
2 dB TİP, O dB Min. |
|
1451~1750MHz |
3 dB TİP, O dB Min. |
||
|
1751~2200MHz |
0 dB TİP, -2 dB Maks. |
||
|
DÜZLÜK |
KARINCA LİMANI |
40~806 MHz |
±1,5 dB TİP +2.0 dB Maks. |
|
SAT BAĞLANTI NOKTASI |
950~1450MHz |
+2.0 dB TYP +2.5 dB Maks. |
|
|
1451~2200MHz |
+2.5 dB TYP ±3,0 dB Maks. |
||
|
DURDURMA BANT |
KARINCA LİMANI |
950 MHz'de |
20 dB TİP, 12 dB Min. |
|
ZAYIFLAMA |
SAT BAĞLANTI NOKTASI |
806 MHz'de |
18 dB TİP, 12 dB Min. |
|
İZOLASYON |
LNB 13/14V İÇİN |
950~2200 MHz |
-35 dB TİP, -30 dB Min. |
|
LNB17/18V |
|||
|
DIŞTAN DIŞA |
40~806 MHz |
-18 dB TİP, -15 dB Min. |
|
|
950~1750MHz |
-35 dB TİP, -30 dB Min. |
||
|
1751~2200MHz |
-30 dB TİP, -25 dB Min. |
||
|
GEÇMEK |
950~2200 MHz |
-27 dB TİP, -24 dB Min. |
|
|
POLARİZASYON |
|||
|
İADE ZARARLARI |
KARINCA İÇİNDE |
40~806 MHz |
-12 dB TİP, -10 dB Min. |
|
|
OTURDU |
950~2200 MHz |
-12 dB TİP, -10 dB Min. |
|
ÇIKTI |
40~806 MHz |
-12 dB TİP, -10 dB Min. |
|
|
950~2200 MHz |
-12 dB TİP, -10 dB Min |
||
|
DC GEÇİŞİ |
Rx-LNB |
|
500 mA Maks. |
|
ANTRx, |
|
Hiçbiri |
|
|
1LNB→Rx |
|||
|
DC IN-LNB |
|
|
|
|
DC INANT |
|
- |
|
|
LHCP/RHCP |
|
|
14,0~14,7 VDC |
|
ANAHTARLAMA NOKTASI |
|||
|
ALÇAK GERİLİM |
|
|
10 VDC MIN. |
|
ÇALIŞMA 13V |
|||
|
LİMAN |
|||
|
GÜÇ AC |
- |
||
|
ADAPTÖR |
|||
|
KONNEKTÖRLER |
"F" KADIN |
||
|
GİRİŞ/ÇIKIŞ |
75 ohm |
||
|
EMPEDANS |
|||
SSS
S: Siparişi müşterinin markasıyla üretebilir misiniz?
C: Evet, elbette. OEM ve ODM hizmeti sıcak bir şekilde sağlanmaktadır.
S: Ürün kalitesini nasıl kontrol ediyorsunuz?
C: Önce kalite. Seçilen ürünlerimizin tümü, paketleme ve nakliye öncesinde standart testlere tabi tutulur.
S: Malları nasıl gönderiyorsunuz?
C: Genellikle deniz veya hava yoluyla taşıyoruz.
S: Ana pazarınız nedir?
A: Avrupa, Kuzey Amerika, Güney Amerika, Orta Doğu vb.
