4k 60hz HDMI Genişletici

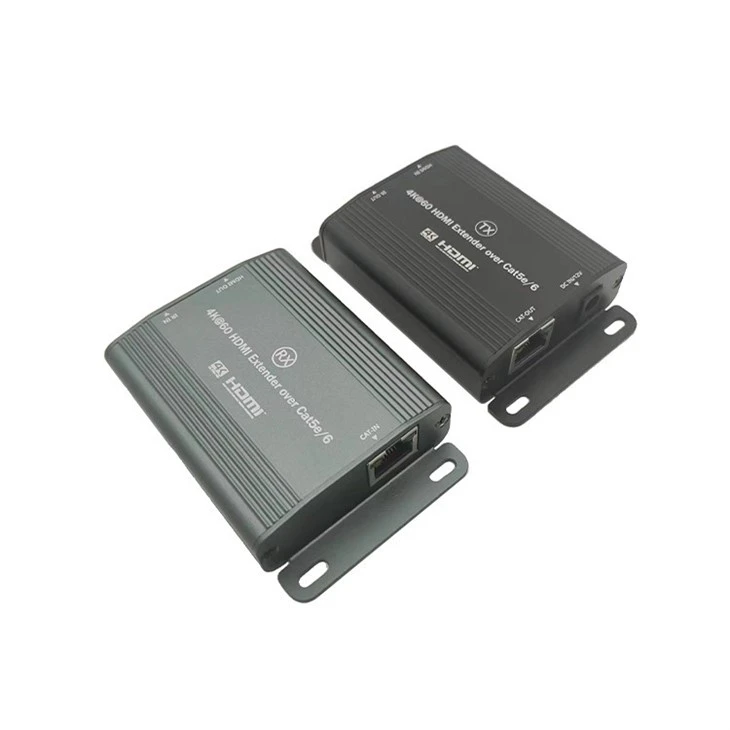

Bu ürün, iletim ortamı olarak bir ağ kablosunu kullanan ve en son amplifikasyon genişletme teknolojisini kullanan bir verici (TX) ve bir alıcı (RX) ana bilgisayarından oluşur. Verici ve alıcı, iletimi tek bir ağ kablosuyla uzatabilir ve CAT5e/6 ağ kablolarıyla uyumludur. Yüksek-tanımlı sinyaller, CAT5e aracılığıyla 100 metreye kadar uzatılabilir ve ultra-yüksek-tanımlı sinyaller, sıfır gecikmeyle CAT6 aracılığıyla 70 metreye kadar uzatılabilir. Ürün, uzaktan kumandayı kolaylaştıran kızılötesi dönüş işlevini destekler. Ayrıca ağ kabloları için kendi kendini ayarlama yeteneğine de sahiptir; çözünürlüğü en iyi efektleri elde edecek şekilde otomatik olarak ayarlayarak kullanımı kolay ve rahat hale getirir. Bu 4k 60Hz HDMI genişletici, video konferans, multimedya spor barları, multimedya eğitimi, dijital reklam, genel duyuru panoları ve daha fazlası için uygundur.

1. Cat6 ağ kablosu kullanılarak, ultra-yüksek-yüksek çözünürlüklü genişliğin iletim mesafesi 100 metreye kadar uzatılabilir.

2. Yüksek-performans çipi, düşük gecikmeyi mükemmel şekilde destekler ve 4K60Hz ultra-yüksek-yüksek tanımlı ses ve videoyu eşzamanlı olarak, akıcı ve net görüntüler ve sabit sinyallerle verir.

3. Güzel alüminyum alaşımlı kasa, süper-yüksek ısı dağıtım verimliliğine, sıfır gürültüye, hafifliğe sahiptir ve duvara-monte edilebilir, bu da onu kompakt ve sağlam kılar.

4. Bu 4k 60Hz HDMI genişletici Sürücü kurmadan tak ve çalıştır özelliği, yüksek gizleme ve kolay kurulum özellikleriyle iç mekan dekorasyonunu eşleştirmeyi kolaylaştırır.

◆ Cat6 aracılığıyla HDMI iletimini 70 m'ye kadar uzatın.

◆ Ultra HD: 4K@60Hz'e kadar video çözünürlüklerini destekler.

◆ Yekpare alüminyum alaşımı, servis ömrü boyunca etkili bir ısı tahliyesi sağlar.

◆ Tak ve Çalıştır: Sürücü kurulumu gerekmez.

◆ Kaynağı evinizin herhangi bir yerinden kontrol etmek için yerleşik IR Geri Verme işlevi.

◆ Ünite cihazına güç sağlamak için POC işlevini uygulayın.

İçindekiler



Verici(TX)x1

Alıcı(RX)x1

Guidex1'i kullanın

Kızılötesi verici uzatma kablosu x1 (İsteğe bağlı)

Kızılötesi Alıcı uzatma kablosux1(İsteğe bağlı)

Güç adaptörüx1



Gereksinimler

1.Sinyal kaynağı:
DVD oynatıcı, Play istasyonu, set üstü kutu, kişisel bilgisayar veya PC vb. gibi HDMI çıkış bağlantı noktasına sahip bir sinyal cihazı.

2.Ekran:
SDTV, HDTV, projektör vb. gibi HDMI giriş bağlantı noktasına sahip bir görüntüleme cihazı.

3.Ağ kablosu:
Her iki ucunda paralel olarak bağlanan standart ağ kablosu konnektörlerine sahip, blendajsız veya blendajlı Kategori 5/6 ağ kablosu (UTP/STP CAT5e/6).





Tanıtmak

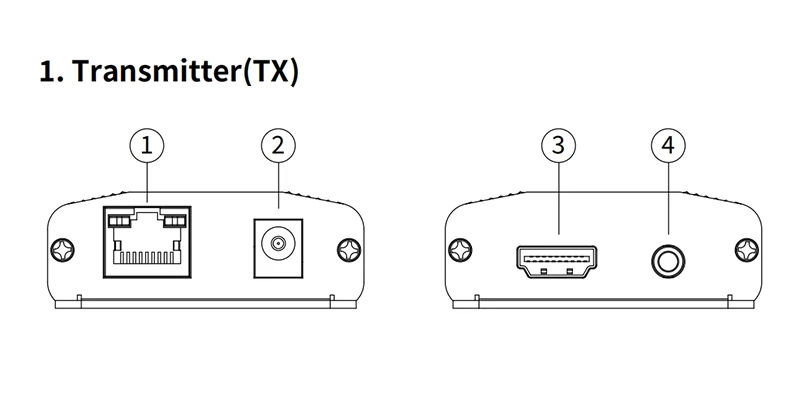

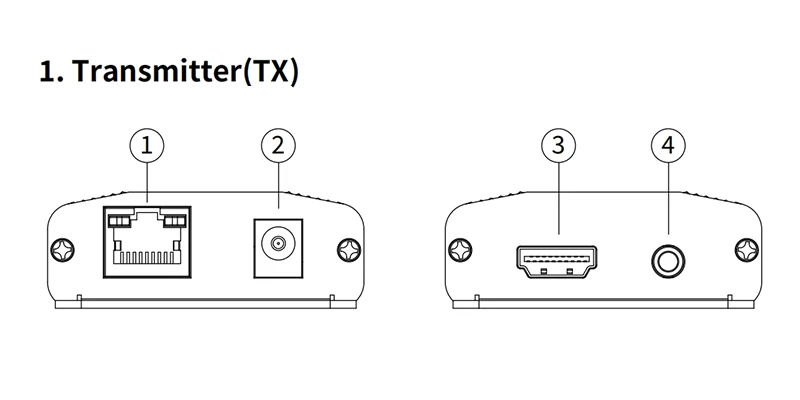

Verici(TX)

①RJ45 çıkış bağlantı noktası: Verici (TX) ve alıcı (RX) ana ünitelerini bir ağ kablosuyla bağlar.

②Güç girişi bağlantı noktası: Bu üründe bulunan standart DC12V/lA güç adaptörünü veya nominal voltaj gereksinimlerini karşılayan diğer standart güç adaptörlerini takın.

③HDMl giriş bağlantı noktası: Sinyal kaynağı ana ünitesini HDMI giriş portuna bağlar.
Verici (TX) ana ünitesini bir HDMIl kablosu kullanarak bağlayın.

④Kızılötesi verici uzatma kablosu soketi: Bu ürünle birlikte verilen kızılötesi verici uzatma kablosunu takın ve alıcıdan gelen kızılötesi sinyali iletmek için kızılötesi vericiyi alıcı cihazın mümkün olduğunca yakınına yerleştirin.

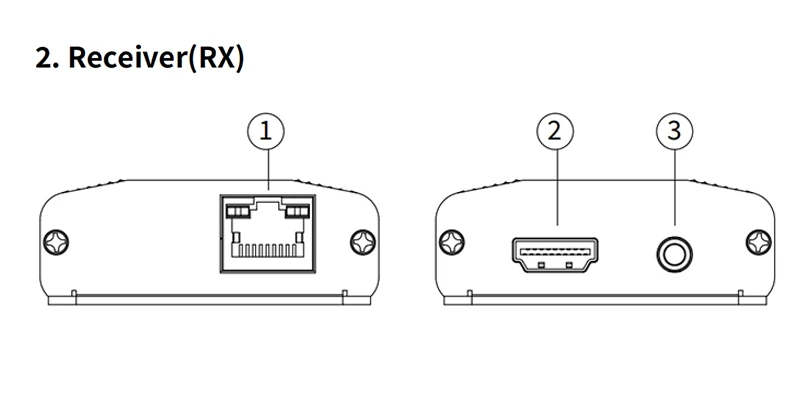

Alıcı(RX)

①RJ45 giriş bağlantı noktası: Verici (TX) ve alıcı (RX) ana ünitelerini bir ağ kablosuyla bağlar.

②HDMlinput bağlantı noktası: Görüntüleme cihazını alıcı (RX) ana ünitesine bağlamak için bir HDMl kablosu kullanır.

③Kızılötesi alıcı uzatma kablosu soketi: Ürünle birlikte verilen kızılötesi alıcı uzatma kablosunu takar ve kızılötesi alıcının menzili içinde uzaktan kumandayı kullanır.

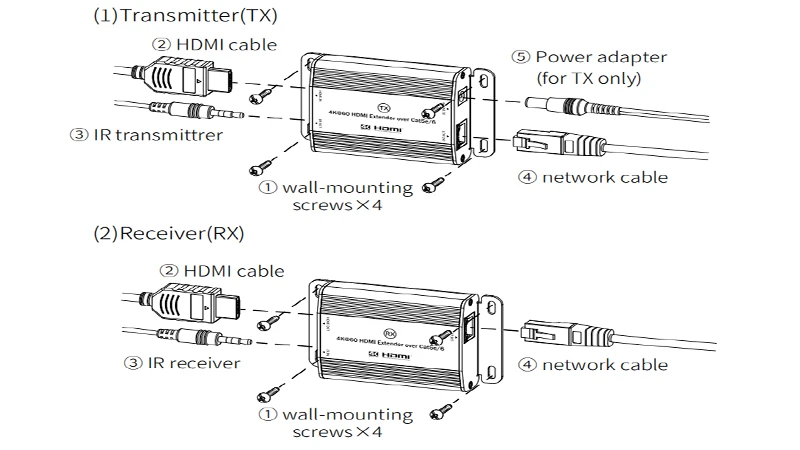

Kurulum ve Bağlantı

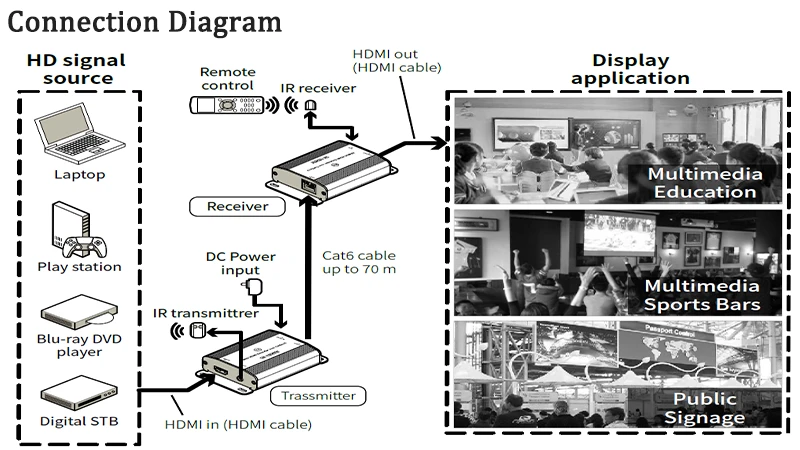

Bağlantı talimatları:

①Sinyal kaynağı cihazını iletime bağlamak için HDMl kablolarını kullanın. ter (TX) ve görüntüleme cihazını alıcı (RX) ana ünitesine bağlayın.

②Verici (TX) ana ünitesini alıcı (RX) ana ünitesine bağlamak için blendajsız veya blendajlı CAT5e/6(UTP/STP) ve paralel kablolamaya sahip standart bir ağ kablosu kullanın.

③Otomatik olarak başlatmak ve çalıştırmak için güç kablosunu bağlayın

Kızılötesi uzaktan kumanda talimatları:

①Kızılötesi verici uzatma kablosunu vericinin (TX) üzerindeki IR OUT jakına ve kızılötesi alıcı uzatma kablosunu alıcının (RX) üzerindeki IR INiack'e bağlayın.

②Uzatma kablosunun kızılötesi yayıcı başlığı, sinyal kaynağı cihazının kızılötesi alıcı penceresine mümkün olduğunca yakın yerleştirilmelidir.

③Kanalları uzaktan seçmek ve oynatma parçalarını kontrol etmek için alıcıya (RX) doğru şekilde bağlanmış kızılötesi alıcı kafasını hedeflemek için sinyal kaynağı cihazının kızılötesi uzaktan kumandasını kullanın.

S: TV ekranı anormal, titriyor ve ses çıkıyor
kekemelik.

C: (1) Ağ kablosunun düzgün bir şekilde sabitlendiğini ve uzunluğunun izin verilen aralıkta olup olmadığını kontrol edin.

(2)TX ucunu kapatıp açın.

S: Alıcının RX ucunun RJ45 konektöründeki turuncu ışık yanmıyor.

C: (1)Ağ kablosunun her iki ucunda da paralel bağlantı bulunan standart bir ağ kablosu olup olmadığını kontrol edin.

(2)TX ucundaki HDMl sinyal girişinin normal olup olmadığını kontrol edin.

(3)TX ucunu kapatıp açın.

S: Alıcının RX ucundaki RJ45 konektöründeki turuncu ışık yanıp sönüyor ancak görüntü çıkışı yok.

C: (1)Ekranın mevcut HDMl sinyal modunu destekleyip desteklemediğini kontrol edin.

(2)HDML kablosunun ve ekranın düzgün şekilde sabitlenip sabitlenmediğini kontrol edin.

(3)Ağ kablosunu çıkarıp tekrar takmayı veya TX ucunu kapatıp açmayı deneyin.
