10G Tek-Mod Optik Modül İletim Mesafeleri İçin Kapsamlı Bir Kılavuz: Standart Özellikler, 2km Seçeneğine Ayrıntılı Bakış ve Tuzaklardan Kaçınmak için Seçim İpuçları
Modern ağ iletiminde optik modüller, fiber optikleri ağ cihazlarına bağlayan temel bileşenlerdir. Hızlı iletim, güçlü parazit önleme özelliği ve düşük kayıp gibi avantajlara sahip. 10G tek-modlu optik modüller, kampüs ağları ve veri merkezleri gibi senaryolarda yaygın olarak kullanılır. İletim mesafesi seçim için temel göstergedir. Çoğu profesyonel genellikle spesifikasyonları karıştırır; örneğin, standart mesafeler nedir, 2 km'lik bir seçenek mevcut mudur ve bunların senaryolarla nasıl eşleştirileceği gibi. Bu makale, herkesin seçim hatalarından kaçınmasına yardımcı olacak temel bilgileri açıklayacaktır.
I. 10G Tek-Modlu Optik Modüllere İlişkin Temel Anlayış
10G tek-modlu optik modüller ağırlıklı olarak anahtarlar ve sunucular gibi cihazlarla uyumlu olan SFP+ paketini kullanır ve 9/125μm OS2 tek-modlu fiber ile kullanılmalıdır. Tek-modlu fiberin çekirdeği son derece incedir ve yalnızca tek bir optik sinyal yoluna izin verir, bu da çok modlu fiberle karşılaştırıldığında çok daha düşük kayıpla sonuçlanır. Bu, kilometre düzeyinde{10}iletim mesafelerine ulaşmanın anahtarıdır.
İletim mesafesi dört ana faktörden etkilenir: optik dalga boyu, iletim gücü, alıcı hassasiyeti ve fiber bağlantı kaybı. 1310nm ve 1550nm ana dalga boylarıdır. Endüstri spesifikasyonları, IEEE uluslararası standartlarını takip ederek performans ve maliyeti dengeleyen net mesafe katmanları oluşturur.
II. Ana Akım Standart İletim Mesafesi Özellikleri10G Tek-Modlu Optik Modüller
Piyasadaki 10G tek-modlu optik modüllerin genel mesafeleri IEEE 802.3ae standardına uygundur. Dört ana spesifikasyon (10km, 20km, 40km ve 80km) tüm yaygın senaryoları kapsar. Özellikleri aşağıdaki gibidir:
10 km Spesifikasyonu (10GBASE-LR): En Yaygın ve Uygun Maliyetli-Seçenek
Bu, en iyi fiyat-performans oranına sahip, en yaygın kullanılan standart spesifikasyondur. 10 km'lik iletim mesafesine sahiptir, 1310 nm dalga boyunu kullanır ve kampüs binası ara bağlantıları ve veri merkezlerinde kısa-ile-orta mesafeli kablolama için uygundur. Güçlü uyumluluk ve olgun bir tedarik zinciri sunarak çoğu işletmenin ilk tercihi ve kısa-mesafe spesifikasyonları için temel haline getiriyor.
20km Özelliği: Gelişmiş Orta-Mesafe Geçiş Seçeneği
Bu bir IEEE temel standardı değil, 10GBASE-LR'nin geliştirilmiş bir sürümüdür. Ayrıca 1310nm dalga boyunu kullanarak gücü optimize ederek mesafeyi 20 km'ye çıkarır. Metro ağ erişim katmanları ve kampüsler arası-bağlantılar için uygun olup, 10 km ila 40 km arasındaki boşluğu doldurur. Yüksek esneklik sunan 10 km'lik modüllerle birlikte çalışabilir.
40km Spesifikasyonu (10GBASE-ER): Uzun-Mesafenin Başlıca İş Makinası
Bu, 40 km iletim mesafesine sahip{0}standart bir uzun mesafe spesifikasyonudur. 1550nm dalga boyunu kullanır (daha düşük kayıplı), bu da onu metro ağı omurga katmanları ve bölgeler arası-ara bağlantılar için uygun kılar. Genellikle ek optik amplifikasyon ekipmanı gerektirmez, modül maliyeti 80 km'den azdır ve uzun-mesafeli iletim için birincil tercihtir.
80km Spesifikasyonu (10GBASE-ZR): Maksimum Standart Uzun-Yol Seçeneği
Bu, 80 km iletim sunan 10G tekli-mod için en uzun mesafeli standart spesifikasyondur. 1550nm dalga boyunu kullanır ve çok yüksek donanım gereksinimlerine sahiptir. Şehirler arası-bağlantılar veya uzak baz istasyonu ana taşıyıcısı gibi özel senaryolar için uygundur. Maliyetler yüksek ve güç tüketimi ciddi boyutlarda olduğundan rutin senaryolar için gereksiz yere seçilmemelidir.
III. Sıklıkla-Gözden Kaçırılan 2km Spesifikasyonu: Kısa Tekli-Mod Bağlantıları için Uygun Maliyetli-Etkili Bir Seçim

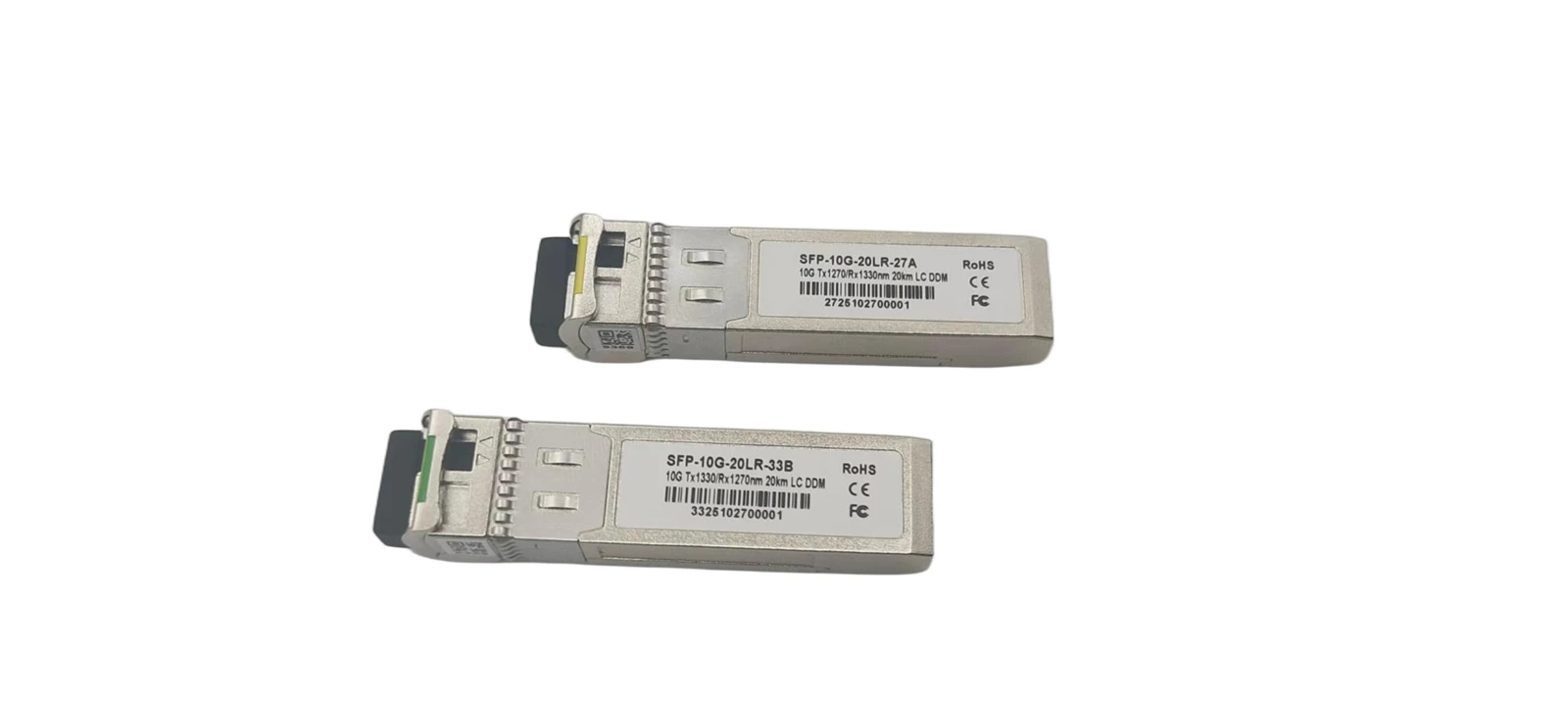

Birçok kişi, 10G tekli-mod için 2 km'lik bir seçeneğin mevcut olup olmadığını merak ediyor. Cevap evet. IEEE 802.3ae temel standardının bir parçası değildir ancak IEEE 802.3aq standardı içindeki 10GBASE-LRL spesifikasyonunu temel alır. Genellikle 10G SFP+ 2km tekli-mod modülü olarak anılır ve kısa mesafeli senaryolar için yüksek-değerli bir seçenektir.
Bu modül tipik olarak 1310nm dalga boyunu kullanır ve öncelikle bir LC dubleks arayüzüne sahiptir. 10 km'lik LR modülleriyle karşılaştırıldığında, daha düşük iletim gücüne ve rahat hassasiyet gereksinimlerine sahiptir, bu da %10-%30 oranında maliyet tasarrufu sağlar. Tekli-modun anti-parazit avantajlarını korur ve 300 m (çoklu mod) ile 10 km (tekli mod) arasındaki mesafe boşluğunu doldurur.
Uygulama senaryoları arasında veri merkezlerinde çapraz-raf kablolaması ve kısa mesafeli kampüs ara bağlantıları- yer alır. Çok modlu modüllerle karşılaştırıldığında daha fazla iletim sağlar ve daha güçlü parazit direncine sahiptir. 10 km’lik modüllere göre daha düşük maliyet ve güç tüketimine sahiptir. Uyumlu 2 km'lik modüller 10 km'lik modüllerle birlikte çalışabilir. Satın alırken uyumluluğu sağlamak için 10GBASE-LRL olarak etiketlenen ürünlere öncelik verin.
IV. 10G Tek-Modlu Optik Modüllerin Seçiminde Önemli Hususlar
Seçimde senaryo, maliyet ve uyumluluk kapsamlı bir şekilde dikkate alınmalıdır. Aşağıdaki 5 önemli noktaya dikkat edin:
İhtiyaçlara Göre Mesafeyi Seçin, "Daha Uzun Daha İyidir"den Kaçının
Daha uzun-mesafeli modüllerin körü körüne seçilmesi maliyetleri artırır ve potansiyel olarak sinyalin aşırı yüklenmesine neden olabilir. Mesafeyi doğru ölçün, bağlantı kaybı için %10-%20 marj ayırın. 2 km'nin altındaki mesafeler için 2 km LRL'yi, 10 km'nin altındaki mesafeler için 10 km LR'yi, 20-40 km'nin altındaki mesafeler için 40 km ER'yi seçin ve 40 km'yi aşan mesafeler için yalnızca 80 km ZR'yi düşünün.
Uyumsuzluğu Önlemek için Fiber Tipini Eşleştirin
OS2 tek-modlu fiber ile kullanılmalıdır. Çok modlu fiberle karıştırmaktan kesinlikle kaçının çünkü bu iletim hatalarına neden olacaktır. Dağıtım sırasında, bağlantı kaybını azaltmak için standart kablolama uygulamalarını izleyin, fiber bükülmelerini ve konektörleri en aza indirin.
Standartlara Uygunluğa Dikkat Edin
Genel spesifikasyonlar için, IEEE standartlarıyla uyumlu ürünlere öncelik vererek, büyük ekipman markalarıyla uyumluluğu sağlayın. Gelecekteki bakım sorunlarını azaltmak için-standart dışı, marka dışı-modüllerden kaçının.
Maliyeti ve Performansı Tartın
300 m'ye eşit veya daha az: 10G SR çok modlu modüllere öncelik verin (daha düşük maliyet).
300m-2km (parazit endişeleri ile): 2km LRL'yi seçin.
10km içinde: 10km LR'yi seçin.
Uzun mesafeler: Gerektiğinde 40 km ER veya 80 km ZR'yi seçin.
Endüstriyel senaryolar: Genişletilmiş sıcaklık modellerini seçin.
İç mekan senaryoları: Ticari sınıfı seçin.
Uygun Optik Güç Eşleşmesini Sağlayın
Farklı özelliklere sahip modülleri birbirine bağlarken, optik gücü önceden kontrol edin. Güç çok yüksekse, alınan gücün alıcının hassasiyet aralığında olduğundan emin olmak için bir zayıflatıcı ekleyin ve kayıpsız paket iletimini garanti edin.
V. Sonuç: Uygunluk Önemlidir
için dört ana spesifikasyon10G tek-modlu optik modüller– 10 km, 20 km, 40 km ve 80 km – senaryoların büyük çoğunluğunu kapsar ve 2 km LRL kısa-mesafe boşluğunu doldurur. Seçimin temel prensibi senaryoyu eşleştirmek, mesafeyi hizalamak ve maliyeti dengelemektir. "Uzun mesafe daha iyidir" şeklindeki yanılgıyı reddetmek, doğru modülü seçmek, ağ istikrarını sağlamak ve maliyetleri kontrol etmek açısından çok önemlidir.
