RF Sinyalinden Fibere İletimin Çekirdeği: Analog Sinyalden Fibere Dönüşüm Prensibinin Tam Açıklaması
RF (Radyo Frekansı) sinyal iletim senaryolarında, sıklıkla şu sorunlardan mı rahatsız oluyorsunuz: uzun mesafeli iletimden sonra ciddi sinyal zayıflaması-, elektromanyetik parazitin neden olduğu sinyal bozulması ve hantal ve maliyetli kablo kablolaması? İletişim baz istasyonları, radyo astronomi ekipmanı, endüstriyel kontrol veya radyo ve televizyon sistemleri olsun, RF sinyallerinin istikrarlı iletimi temel bir taleptir-ve RF sinyalinden fiber optik iletim teknolojisine geçiş, bu sorunlu noktaları çözmenin anahtarıdır. Bugün temel mantığı genel olarak ele alacağız: parazitsiz, uzun-mesafeli ve yüksek-doğruluğa sahip iletim elde etmek için analog RF sinyallerinin fiber optik sinyallere nasıl dönüştürüldüğü.
Öncelikle temel önermeyi açıklığa kavuşturmak gerekiyor: Fiber optik iletim optik sinyaller taşırken RF sinyallerimiz analog elektrik sinyalleridir ve ikisi doğrudan uyumlu değildir. Bu nedenle, analog sinyalden fibere dönüşümün özü, iki dönüşümü tamamlamaktır: "analog elektrik sinyali → optik sinyal → analog elektrik sinyali" ve ardından fiber optik ürünlerimizin RF sinyalimizin temel çalışma mantığı olan-düşük-kayıp ve anti-parazit önleme özellikleri- aracılığıyla verimli sinyal iletimini gerçekleştirmektir. Tüm süreç temel olarak her biri sinyal iletiminin kalitesini belirleyen 5 temel adıma bölünmüştür. Bunları ürünün gerçek tasarımıyla birlikte ayrıntılı olarak açıklayacağız.
1. Adım: Analog RF Sinyali Ön İşleme - Paraziti Ortadan Kaldırın ve Sinyal Kalitesini Optimize Edin
Orijinal analog RF sinyalleri (baz istasyonlarından gelen radyo frekansı sinyalleri ve radarlardan gelen algılama sinyalleri gibi) sıklıkla gürültü ve parazitle karışır. Doğrudan dönüştürme, optik sinyallerin bozulmasına yol açacak ve iletim etkilerini etkileyecektir. Bu nedenle, dönüşüm bağlantısına girmeden önce ürünlerimiz ilk olarak analog RF sinyallerini ön işleme tabi tutar; bu aynı zamanda iletim doğruluğunu sağlamanın da temelini oluşturur.
Ön işleme temel olarak iki temel işlemi içerir: birincisi, zayıf RF sinyallerini, zayıf sinyallerden kaynaklanan dönüşüm hatasını önlemek için yüksek-hassasiyetli bir amplifikatör aracılığıyla dönüşüme uygun bir güce yükselten sinyal amplifikasyonu; ikincisi, alakasız gürültü ve parazit sinyallerini filtrelemek ve saf etkili RF sinyallerini korumak için profesyonel bir filtreleme modülü kullanan filtreleme ve saflaştırma. Ürünlerimiz, 5MHz ila 6GHz RF sinyal frekans bandına doğru bir şekilde uyum sağlayabilen, önceden işlenmiş sinyallerin saflığını garantileyen ve sonraki dönüşüme hazırlayan özelleştirilmiş filtreleme teknolojisini benimser.
2. Adım: Elektro-Optik Dönüşüm (E/O) - Analog Elektrik Sinyallerini Optik Sinyallere "Çevirin"
Bu, tüm dönüşüm sürecinin temel adımı ve ürünlerimizin teknik temelidir. Basitçe ifade etmek gerekirse, önceden işlenmiş analog RF elektrik sinyallerini, elektrik sinyallerinin üzerine bir "ışık katmanı" koymaya eşdeğer elektro-optik dönüştürme cihazları- aracılığıyla optik fiberlerde iletilebilen optik sinyallere dönüştürmek ve optik fiberlerin avantajlarıyla uzun-mesafe iletim elde etmelerini sağlamaktır.

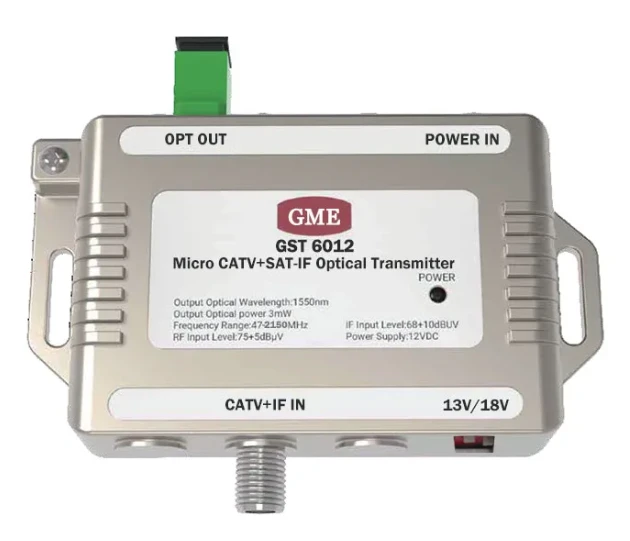

Ürünlerimiz, temel elektro-optik dönüştürme cihazları olarak yüksek-doğrusallığa sahip DFB lazer diyotları kullanır ve bunların çalışma prensibi "Yoğunluk Modülasyonu (IM)" teknolojisine dayanır: Lazerin sürüş akımı, doğrudan elektrik sinyali tarafından modüle edilir, böylece çıkış optik gücünün yoğunluğu, analog RF sinyalinin genliği ile eşzamanlı olarak değişir-tıpkı sesin yüksekliğini, ışığın yoğunluk değişimini tamamen simüle etmek için ışıkların parlaklık değişimini kullanmak gibi Orijinal RF sinyalinin değişim yasasına karşılık gelir ve "elektrik sinyali → optik sinyal" in doğru eşlemesini gerçekleştirir. Bu modülasyon yönteminin avantajı, analog RF sinyallerinin orijinal özelliklerinin korunmasını en üst düzeye çıkarabilen hızlı tepki hızı ve küçük sinyal bozulmasıdır; özellikle radyo astronomisi ve uydu iletişimi gibi sinyal doğruluğu için yüksek gereksinimlere sahip senaryolar için uygundur.
Aynı zamanda ürünlerimizde, ortam sıcaklığı değişikliklerinin lazer üzerindeki etkisini etkin bir şekilde dengeleyebilen ve optik sinyallerin kararlılığını sağlayan-yerleşik bir sıcaklık telafisi işlevi bulunur. -40 dereceden +70 dereceye kadar aşırı ortamlarda bile elektro-optik dönüşümü stabil bir şekilde tamamlayabilir.
3. Adım: Fiber Optik İletim - Parazit-Serbest, Düşük-Kayıplı "Sinyal Kanalı"
Elektro-dönüştürmeden sonra optik sinyal fiber çekirdeğe bağlanır ve uzun-mesafeli iletimi başlatır. Bu adımın avantajı, fiber optik iletimin çekirdeğinin geleneksel kablo iletiminden farklı olmasıdır: optik fiber, optik sinyalin fiber çekirdeğin içinde yayılmasını sınırlamak için ışığın toplam yansıması ilkesini kullanır. Fiber çekirdeğin kırılma indeksi kaplamanınkinden biraz daha yüksektir, bu da optik sinyalin sızmamasını ve verimli iletimin gerçekleştirilmesini sağlar.
Geleneksel koaksiyel kablolarla karşılaştırıldığında, fiber optik iletimin yeri doldurulamaz üç avantajı vardır; bunlar aynı zamanda ürünlerimizin müşterilerin sıkıntılı noktalarını çözmesinin de anahtarıdır: birincisi, düşük kayıp. 1550 nm bandında, optik fiberin iletim kaybı yalnızca yaklaşık 0,2 dB/km'dir; bu, genellikle birkaç dB/m olan koaksiyel kabloların kaybından çok daha düşüktür. Onlarca, hatta yüzlerce kilometre boyunca iletilse bile sinyal önemli ölçüde zayıflamayacaktır; ikincisi, güçlü bir-parazit önleme özelliği. Optik fiber, elektromanyetik girişime (EMI) ve radyo frekansı girişimine karşı tamamen bağışık olan, özellikle sanayi ve askeri gibi zorlu girişim ortamları için uygun olan bir dielektrik malzemedir; üçüncüsü, hafiflik. Tek bir optik fiberin çapı yalnızca 125 mikrondur; bu, koaksiyel kablolardan çok daha hafiftir ve kablolamanın zorluğunu ve maliyetini büyük ölçüde azaltır.
Ürünlerimiz, SM28 tek-modlu optik fiber ile uyumludur ve tek bir optik fiber aracılığıyla çok-kanallı RF sinyal iletimini gerçekleştirebilen, iletim verimliliğini daha da artıran, kablolama maliyetlerini azaltan ve çoklu-senaryolu uygulama ihtiyaçlarına uyum sağlayabilen Dalga Boyu Bölmeli Çoğullama (WDM) teknolojisini destekler.
Adım 4: Fotoelektrik Dönüşüm (O/E) - Optik Sinyalleri Analog Elektrik Sinyallerine "Geri Yükleme"
Optik sinyal alıcı uca ulaştığında, terminal ekipmanı (baz istasyonları, radarlar ve ekranlar gibi) tarafından tanınabilmesi ve kullanılabilmesi için fotoelektrik dönüşüm yoluyla orijinal analog RF elektrik sinyaline geri dönüştürülmesi gerekir. Bu adım, restorasyon kalitesini sağlamak için yüksek-hassasiyete sahip cihazlar da gerektiren elektro-dönüşümün ters sürecidir.

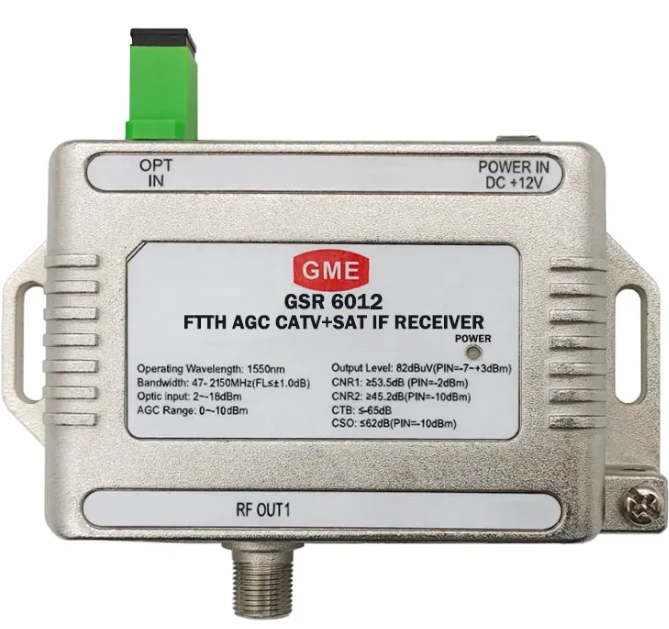

Ürünlerimiz, temel dönüştürme cihazları olarak yüksek-hassasiyetli fotodetektörler (PIN fotodiyotları veya çığ fotodiyotları APD) kullanır. İşlevleri, optik sinyallerin yoğunluk değişimini karşılık gelen elektrik sinyallerine (fotojenlenmiş akım) dönüştürmektir-optik güç ne kadar güçlüyse, üretilen akım da o kadar büyük olur; bu da iletim ucunun sinyal değişim yasasına tamamen karşılık gelir. Dönüştürülen elektrik sinyali, sinyal gücünün terminal ekipmanının gereksinimlerini karşıladığından emin olmak için düşük-gürültü amplifikatörü tarafından daha da güçlendirilecek ve aynı zamanda geri yüklenen sinyalin bozulmasını önlemek için gürültü girişimi bastırılacaktır.
5. Adım: Sinyal Gönderisi-Terminal İhtiyaçlarına Uyum Sağlamak İçin - Doğru Restorasyonunu İşleme
Fotoelektrik dönüşümün ardından analog RF elektrik sinyalinin, gerçekten kullanıma sunulmadan önce son-işleme adımından geçmesi gerekir. Son-işleme esas olarak sinyal şekillendirmeyi ve kazanç kalibrasyonunu içerir: şekillendirme modülü, sinyal dalga formunun orijinal sinyalle tamamen tutarlı olmasını sağlamak için sinyal iletimi sırasında oluşabilecek küçük bozulmaları düzeltir; kazanç kalibrasyon modülü, aşırı veya yetersiz sinyal gücünden kaynaklanan ekipman arızasını önlemek için sinyal kazancını terminal ekipmanına uyarlanan aralığa ayarlar.
Ürünlerimiz, kazanç parametrelerini iletim mesafesine ve sinyal gücüne göre manuel müdahale olmadan otomatik olarak ayarlayabilen Otomatik Kazanç Kontrolünü (AGC) destekler, kullanım kolaylığını büyük ölçüde artırır ve sinyallerin uzun-vadeli kararlılığını ve tutarlılığını sağlar.
Neden Fiber Optik Ürünlere RF Sinyalimizi Seçmelisiniz?
Analog sinyalden fibere dönüştürme ilkesini anladığımızda, dönüştürme sürecinin her adımının yüksek-hassas cihazlara ve optimize edilmiş tasarıma- dayandığını ve ürünlerimizin temel rekabet gücünün bu olduğunu anlamak zor değildir. Özetle avantajlarımız üç açıdan yansıtılmaktadır:
Yüksek-Doğruluklu İletim: Yüksek-doğrusal lazerleri ve fotodetektörleri benimseyen, hassas filtreleme ve kazanç kontrolü ile birleştirilen sahte-serbest dinamik aralık, analog RF sinyallerinin orijinal özelliklerinin korunmasını en üst düzeye çıkararak ve bozulmayı önleyerek 100dBm/H2/3'e ulaşabilir;
Kararlılık ve Güvenilirlik: Yerleşik-sıcaklık telafisi ve otomatik kazanç kontrolü işlevleri, geniş bir sıcaklık aralığına ve karmaşık ortamlara uyum sağlar, tekrarlayıcı olmadan 20 km'ye kadar uzun mesafe iletimini destekler, 0,4 dB/km'den az kayıpla -endüstri, iletişim ve askeri gibi çeşitli senaryoların zorlu gereksinimlerini karşılar;
Esnek Uyarlanabilirlik: 5MHz ila 6GHz frekans aralığını kapsar, tek-modlu fiber optik ve WDM teknolojisini destekler ve müşteri ihtiyaçlarına göre özelleştirilmiş çözümler sunar, 5G baz istasyonları, radyo teleskopları, radyo ve televizyon ve radarlar gibi çeşitli uygulama senaryolarına uyum sağlar.
İster uzun mesafelerde RF sinyal iletimi zayıflaması sorununu çözmeniz, ister elektromanyetik girişim sorunundan kurtulmanız gerekiyorsa, analog sinyalden fiber optik teknolojisine en uygun çözümdür-ve RF sinyalinden fiber optik ürünlerimize, bu prensibi uygulayan olgun çözümler olup verimli, istikrarlı ve düşük-maliyetli sinyal iletimi elde etmenize yardımcı olur.
Projeniz RF sinyal iletiminde zorluklarla karşı karşıyaysa ve ürünlerimizin özel ihtiyaçlarınıza nasıl uyum sağlayabileceğini öğrenmek istiyorsanız, ayrıntılı teknik çözümler ve ürün parametreleri almak için lütfen bizimle iletişime geçin ve sinyal iletiminize eşlik etmek için profesyonel teknolojiyi kullanmamıza izin verin.
