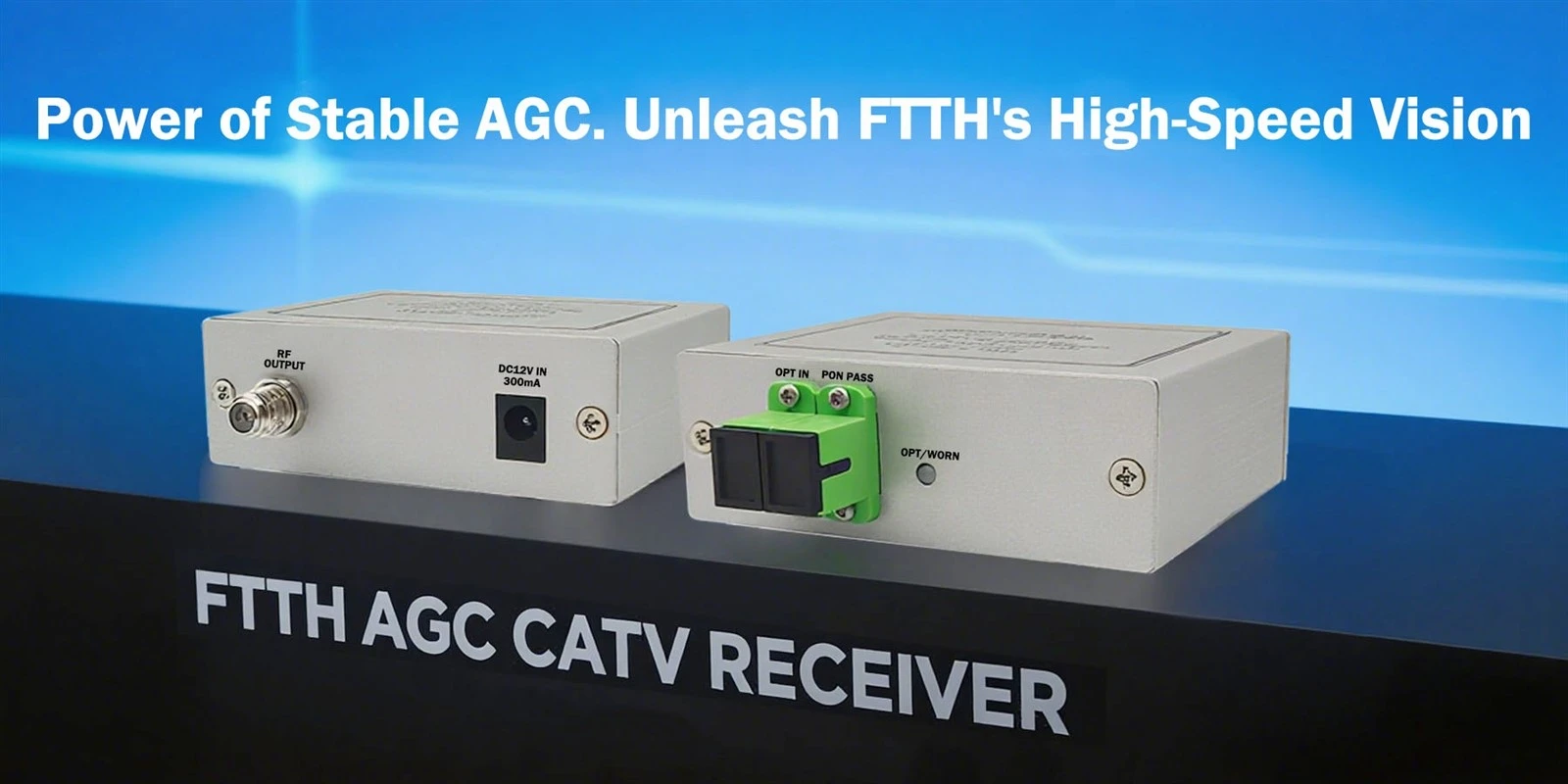

FTTH AGC CATV alıcısı, modern Fiber-to-Evden-ağlara (FTTH) yönelik bir çekirdek terminal cihazıdır ve "optik sinyal çeviricisi" ve "sinyal dengeleyici" gibi ikili rollere hizmet eder. Temel misyonu, tek bir fiber üzerinden iletilen yüksek-hızlı internet verilerini ve yüksek-kaliteli yayın televizyon sinyallerini taşıyan kompozit optik dalgayı-etkili ve güvenilir bir şekilde ayırmak ve evdeki standart ekipman tarafından doğrudan kullanılabilecek elektrik sinyallerine-dönüştürmektir. Aşağıda teknik detaylarının, çalışma mekanizmalarının ve öneminin-kapsamlı ve derinlemesine bir açıklaması yer almaktadır.
I. Temel İşlev ve Konumlandırma
Tipik bir Üçlü{0}}play FTTH ağında, tek bir fiberin aynı anda iletilmesi gerekir:
Aşağı Akış Veri Sinyali:İnternet erişimi, VoIP vb. için genellikle 1490 nm dalga boyunu kullanır.
Yukarı Akış Veri Sinyali:Kullanıcı yükleme verileri için genellikle 1310 nm dalga boyunu kullanır.
Aşağı Akış CATV Video Sinyali:Analog ve dijital yayın yapan TV programlarını iletmek için tipik olarak 1550 nm dalga boyunu kullanır.
FTTH AGC CATV alıcısı1550nm dalga boyundaki CATV video sinyalinin işlenmesinden özellikle sorumludur. Bu optik sinyali fiberden hassas bir şekilde çıkarır, Radyo Frekansı (RF) elektrik sinyaline dönüştürür ve koaksiyel kablo aracılığıyla televizyonlara veya set üstü kutulara-gönderir. Yerleşik-Otomatik Kazanç Kontrolü (AGC)kullanıcı deneyimi sağlamanın anahtarıdır. Fiber hat mesafesi, bükülme veya ortam sıcaklığı değişiklikleri gibi faktörlerden kaynaklanan optik giriş gücündeki dalgalanmaları otomatik olarak telafi ederek TV'ye RF sinyal seviyesi çıkışının sabit kalmasını garanti eder. Bu, kar, mozaik desenleri veya kesintiler gibi resim sorunlarını önler.
II. Temel Bileşenlerin ve Teknolojilerin-Derinlemesine Analizi
1. Optik Ön-Uç ve WDM Filtresi
Hassas Filtreleme:Cihaz, yüksek-performanslı bir Dalga Boyu Bölmeli Çoğullama (WDM) filtresini entegre eder. Geçiş bandı özellikleri 1550nm dalga boyu için son derece optimize edilmiş olup, 1550nm CATV optik sinyalinin çok düşük ekleme kaybı ve karışma ile karışık 1310/1490/1550nm optik sinyallerden hassas şekilde ayrılmasını sağlar. Aynı zamanda veri kanalı optik sinyallerinin kayıpsız olarak geçmesini de sağlar (işlenmek üzere sonraki ONU/optik modeme).
Fotodetektör (PIN veya APD):Bu alıcının "gözü"dür. Ayrılmış 1550nm optik sinyali zayıf bir elektrik sinyaline dönüştürür. Uzun-mesafeli, yüksek-güç girişi senaryoları için, dahili kazanımı ve daha yüksek hassasiyeti nedeniyle bir Çığ Fotodiyodu (APD) kullanılabilir.
2. Otomatik Kazanç Kontrol (AGC) Sisteminin Hassas Çalışması
AGC sistemi tüm cihazın "akıllı kalbidir" ve sürekli bir kapalı{0}döngü geri bildirimi olarak çalışır:
Sinyal Algılama:Sistem, fotoelektrik dönüşüm ve ilk amplifikasyon sonrasında RF sinyal seviyesini sürekli olarak izler.
Karşılaştırma ve Hata Üretimi:Bir hata değeri hesaplamak için algılanan sinyal seviyesini önceden ayarlanmış ideal referans seviyesiyle karşılaştırır.
Dinamik Kazanç Ayarı:Bu hata sinyali bir Değişken Kazanç Yükselticisini (VGA) çalıştırır veya fotodetektörün ön gerilimini kontrol eder. Giriş optik gücü azalırsa (örneğin -8 dBm'ye), AGC kazançta bir artış komutu verir. Giriş optik gücü artarsa (örneğin, +2 dBm'ye), buna bağlı olarak kazanç azalır.
Kararlı Çıkış:Bu dinamik ayarlama sayesinde, giriş optik gücünün belirtilen geniş aralıkta (örneğin, +2 dBm ila -8 dBm) nasıl değiştiğine bakılmaksızın, nihai çıkış RF sinyal seviyesi (örneğin, nominal 65 dBμV), tipik olarak ±1 dB'lik bir hata dahilinde yüksek kararlılıkla muhafaza edilebilir. Bu, sinyal dalgalanmalarından kaynaklanan resim kalitesi sorunlarını tamamen ortadan kaldırır.
3. RF İşleme ve Çıkış Modülü
Çok-Aşamalı Amplifikasyon ve Eşitleme:Ana AGC tarafından kontrol edildikten sonra sinyal, yeterli çıkış tahrik kapasitesine ulaşmak için sonraki RF amplifikasyon zincirine girer. Gelişmiş modeller ayrıca şunları içerebilir:Otomatik Eğim Kontrolü (ASC)Fiberin farklı frekanslardaki RF alt taşıyıcılarına karşı diferansiyel tepkisini otomatik olarak telafi edebilen ve tüm TV frekansı bant genişliği boyunca (örn. 47-1000 MHz veya daha yüksek) düzlük sağlayan bir sistem.
Çıkış Bağlantı Noktaları ve İzolasyon:Birden fazla çıkış arasındaki paraziti en aza indirmek için genellikle yüksek izolasyonlu 1 ila 4 RF çıkış bağlantı noktası (örneğin, F-tipi konektörler) sağlar. Bağlantı noktaları yıldırım dalgalanmasına ve elektrostatik boşalmaya (ESD) karşı iyi bir koruma özelliğine sahiptir.
4. Yapısal Tasarım ve Çevresel Uyumluluk
Sağlam Muhafaza:Yaygın olarak, ısı dağıtma (dahili amplifikatörlerden ısıyı verimli bir şekilde çekme), elektromanyetik koruma (EMI) (harici paraziti ve dahili sinyal sızıntısını önleme) ve mekanik korumadan oluşan üçlü işlevlere hizmet eden basınçlı döküm alüminyum alaşımlı muhafaza kullanır.
Tüm-Hava Koşullarına Karşı Koruma:Dış mekan veya iç mekan/dış mekan modelleri, şiddetli soğuk, yüksek sıcaklıklar ve yüksek nem gibi zorlu ortamlara dayanabilen, yüksek derecede su ve toz geçirmezlik özelliğine (örneğin, IP65 derecesi) sahiptir ve uzun-vadeli güvenilir çalışmayı garanti eder.
Esnek Kurulum:Kompakt tasarım, evdeki farklı kurulum noktalarına (örneğin, TV dolabının yanındaki bilgi kutusu) uyum sağlayarak duvara montajı, direğe{-montajı veya masaüstü yerleşimini destekler.
III. Bir FTTH Ağında Uçtan-Sona-İş Akışı
Sinyal Enjeksiyonu:Operatörün ana ucundan gelen 1550 nm dalga boyundaki CATV optik sinyali, harici bir WDM birleştiricide veya optik amplifikatörde merkez ofis OLT'den gelen 1490/1310 nm veri optik sinyalleriyle birleştirilir. Birleşik sinyal, omurga ve dağıtım ağı fiberleri aracılığıyla abonenin tesislerine iletilir.
Sinyal Ayrımı:Damla fiber ilk önce bir optik ayırıcıya (varsa), ardından müşterinin tesislerindeki ekipman alanına bağlanır. Burada giriş portuFTTH AGC CATV alıcısıkarışık optik sinyali alır. Dahili WDM filtresi ilk olarak 1550nm CATV optik sinyalini "çıkarır" ve onu CATV alıcı yoluna yönlendirir. Geri kalan 1310/1490nm optik sinyaller, internet ve ses hizmetlerinin işlenmesi için ayrı bir pigtail yoluyla Optik Ağ Birimi'ne (ONU) gönderilir.
Fotoelektrik Dönüşüm ve Stabilizasyon:Soyulmuş 1550nm optik sinyal, fotodetektör tarafından RF elektrik sinyaline dönüştürülür. AGC devresi gerçek-zamanlı olarak çalışarak, hava durumu değişiklikleri veya ağdaki ince ayarlar nedeniyle optik güçte hafif dalgalanmalar olsa bile-dönüştürülmüş RF sinyal gücünün sabit kalmasını sağlar.
Sinyal Dağıtımı:Stabilize edilmiş ve güçlendirilmiş yüksek-kaliteli RF sinyali, koaksiyel kablo aracılığıyla evdeki çeşitli televizyonlara veya set üstü kutulara-dağıtılarak kullanıcıların net, titreşimsiz-canlı TV programlarını izlemesine olanak tanır.
IV. Temel Avantajların ve Değerin Özeti
Üstün Kararlı Kullanıcı Deneyimi:AGC teknolojisi görünmez bir koruyucu görevi görerek kullanıcıların fark edemediği sinyal dalgalanmalarını mükemmel bir şekilde ortadan kaldırır ve sürekli olarak net görüntüler sunar.
Yüksek Bant Genişliği ve Gelecekteki Uyumluluk:1 GHz'e ve hatta 1,2 GHz'e kadar RF bant genişliklerini destekleyerek 4K/8K Ultra HD TV, daha etkileşimli kanallar ve gelecekteki hizmet yükseltmeleri için geniş alan ayırır.
Basitleştirilmiş Ağ ve Maliyet Tasarrufu:Tüm hizmetlerin tek bir fiber üzerinden iletilmesi, operatörün kablolama karmaşıklığını ve işletme maliyetlerini önemli ölçüde azaltır. Kullanıcılar için cihazın yüksek düzeyde entegrasyonu yerden tasarruf sağlar ve kurulumu kolaylaştırır.
Olağanüstü Güvenilirlik ve Dayanıklılık:Endüstriyel-sınıf tasarım ve tamamen yalıtılmış yapı, çok uzun Arızalar Arasındaki Ortalama Süre (MTBF) ile 7/24 kesintisiz istikrarlı çalışma sağlar ve yaşam döngüsü boyunca toplam sahip olma maliyetini düşürür.
Tak{0}}ve-Çalıştır ve Kolay Bakım:Çıkış seviyesi otomatik olarak stabilize edildiğinden, cihaz tipik olarak karmaşık bir saha konfigürasyonu gerektirmez. Ağ izleme sistemleri, taşıyıcı dalga veya başka yollarla durumunu uzaktan izleyerek arıza uyarısını ve yerini belirlemeyi kolaylaştırabilir.
FTTH AGC CATV alıcısıbasit bir "optik-elektriğe-dönüştürücüden çok daha fazlasıdır. Gelişmiş optik filtrelemeyi, hassas fotoelektrik dönüşümü, akıllı kapalı-döngü kontrolünü ve sağlam endüstriyel tasarımı birleştiren karmaşık bir alt sistemdir. Bu, yüksek-kaliteli video hizmetlerinin Fiber'in "son yüz metresinde"-eve-kusursuzca-sunulmasını sağlamada kritik bir bağlantıdır ve milyonlarca hanenin istikrarlı, net ve zengin televizyon yayın hizmetlerinden yararlanabilmesini sessizce garanti eder. Modern tam optik erişim ağlarında vazgeçilmez bir akıllı terminal cihazıdır.
