Modern geniş bant erişim ağlarında,FTTH (Eve Kadar Fiber)baskın dağıtım çözümü haline geldi. Yüksek çözünürlüklü video, etkileşimli TV ve yüksek-hızlı internete yönelik tüketici talebi artmaya devam ettikçe,AGC CATV Alıcısı (Otomatik Kazanç Kontrollü Kablolu Televizyon Alıcısı)FTTH sistemlerinde giderek daha kritik bir rol oynamaktadır. Bu makale, FTTH AGC CATV Alıcısının çalışma ilkeleri, teknik avantajları, uygulama senaryoları ve sektör trendlerine kapsamlı bir genel bakış sunarak okuyucuların bu temel ağ bileşenini tam olarak anlamalarına yardımcı olur.

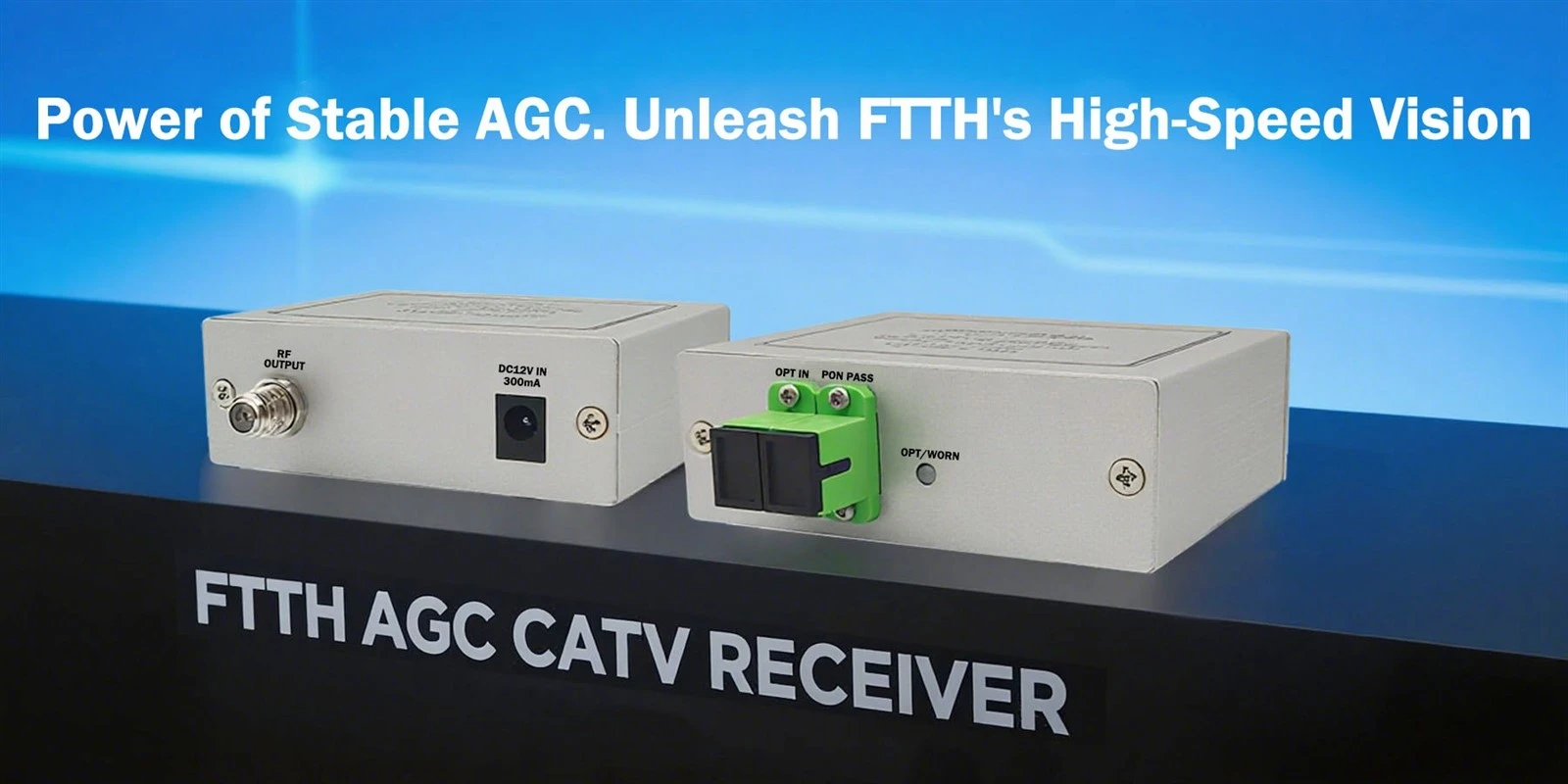

FTTH AGC CATV Alıcısı Nedir?
BirFTTH AGC CATV Alıcısıev ağlarına fiber-bağlantısı-için-tasarlanmış özel bir RF (radyo frekansı) sinyal alım cihazıdır. Optik fiber üzerinden iletilen analog veya dijital CATV sinyallerini koaksiyel kablo dağıtımıyla uyumlu RF sinyallerine dönüştürerek set üstü kutular ve televizyonlar gibi son-kullanıcı cihazlarına dağıtım yapılmasını sağlar.
Dönem "AGC" anlamına gelirOtomatik Kazanç Kontrolü, giriş optik gücü dalgalandığında bile-kararlı çıkış sinyali seviyeleri sağlayan-böylece yüksek-kaliteli video iletimini koruyan dinamik bir sinyal amplifikasyon tekniğidir.
Nasıl Çalışır: Basitleştirilmiş Bir Genel Bakış
Optik Sinyal Alımı: Cihaz, bir OLT'den (Optik Hat Terminali) veya optik dağıtım noktasından SC/APC gibi standart fiber arayüzler aracılığıyla aşağı akış CATV optik sinyallerini (tipik olarak 1550 nm dalga boyunda) alır.
Opto-Elektronik Dönüşüm: Entegre bir PIN veya APD fotodetektörü, optik sinyali elektrik sinyaline dönüştürür.
AGC İşleme: Otomatik kazanç kontrol devresi, RF çıkış seviyesini standart aralıklarda (örn. 75 ± 3 dBμV) sabitleyerek amplifikatör kazancını gelen optik güce göre dinamik olarak ayarlar.
RF Çıkışı: İşlenen RF sinyali, F-tipi bir konektör yoluyla kullanıcının-ev içi koaksiyel dağıtım ağına iletilir.
AGC Neden Bu Kadar Kritik?
Gerçek-dünyadaki FTTH dağıtımlarında, fiber bağlantı uzunluğundaki, bölünme oranlarındaki ve ortam sıcaklığındaki değişiklikler, kullanıcı uç noktaları arasında alınan optik güçte önemli farklılıklara neden olabilir. AGC'siz:
Düşük optik güç→ Sinyal-gürültü-oranının azaltılması → Videoda karlanma veya pikselleşme;
Yüksek optik güç→ Amplifikatör doygunluğu → Sinyal bozulması ve modülasyonlar arası girişim.
AGC{0}}etkinleştirilmiş bir CATV alıcısı bu dalgalanmaları otomatik olarak telafi eder,Sistem sağlamlığını büyük ölçüde artırır ve tutarlı kullanıcı deneyimi sağlar-özellikle büyük-bölünmüş PON ağlarında hayati öneme sahiptir (örneğin, 1:64 veya üzeri).
Temel Teknik Özellikler ve Seçim Kriterleri
| Parametre | Tipik Değer/Aralık | Notlar |
|---|---|---|
| Giriş Dalga Boyu | 1550 deniz mili | EDFA amplifikatörleriyle uyumlu |
| Optik Giriş Gücü Aralığı | -10 ila +2 dBm (AGC etkin aralığı) | Daha geniş aralık tercih edilir |
| RF Çıkış Seviyesi | 75 ± 3 dBμV | GY/T 106-1999 gibi standartlara uygundur |
| Frekans Aralığı | 47–862 MHz veya 54–1002 MHz | Tam CATV kanal spektrumunu destekler |
| C/N (Taşıyıcı---Gürültü Oranı) | 50 dB'den büyük veya eşit | Sinyal kalitesinin temel göstergesi |
| STK/CTB | -65 dBc'ye eşit veya daha az | Doğrusal olmayan distorsiyonu ölçer |
Bir alıcı seçerken AGC dinamik aralığına, çıktı düzlüğüne, güvenilirliğe ve uzaktan yönetim protokolleri (örn. SNMP veya TR-069) desteğine öncelik verin.
Uygulama Senaryoları
Üçlü-FTTH Ağlarını Oynat: Veri, ses ve CATV hizmetlerinin eş zamanlı sağlanması;
HFC Ağ Fiberizasyon Yükseltmeleri: Bant genişliğini ve kapsama alanını artırmak için eski koaksiyel amplifikatörlerin değiştirilmesi;
Yeni Konut Gelişmeleri / Akıllı Topluluklar: Ev sonlandırma birimlerinde-standart olarak dağıtılır;
Oteller, Apartman Kompleksleri (MDU'lar): Merkezi dağıtım operasyonel maliyetleri azaltır.
Sektör Trendleri ve Geleceğe Bakış
DOCSIS 4.0 ve 10G-PON'a Doğru Evrim: Alıcılar daha yüksek bant genişliklerini ve gelişmiş modülasyon şemalarını desteklemelidir;
Akıllı Uzaktan Yönetim: Gerçek-zamanlı durum raporlaması ve tahmine dayalı bakım için IoT modülleriyle entegrasyon;
Minyatürleştirme ve Düşük Güç Tüketimi: Konut ortamlarında estetik ve enerji{0}verimliliği taleplerinin karşılanması;
4K/8K Ultra-HD Yayın Desteği: Geliştirilmiş C/N oranları ve doğrusallık performansı gerektirir.
