giriiş
Fiber{0}}e-eve-(FTTH) ağlar, yüksek-hızlı geniş bant için küresel standart haline geldikçe, performanslarını sağlayan kritik bileşenlerin anlaşılması operatörler için hayati öneme sahiptir. Bunlar arasında,FTTH optik alıcıson kullanıcılara kusursuz video, ses ve veri hizmetleri sunmada önemli bir rol oynuyor-. Bu blog yazısında FTTH optik alıcıların temelleri, teknik özellikleri ve ağ operatörleri için neden önemli oldukları anlatılmaktadır.
1. FTTH Optik Alıcı nedir?

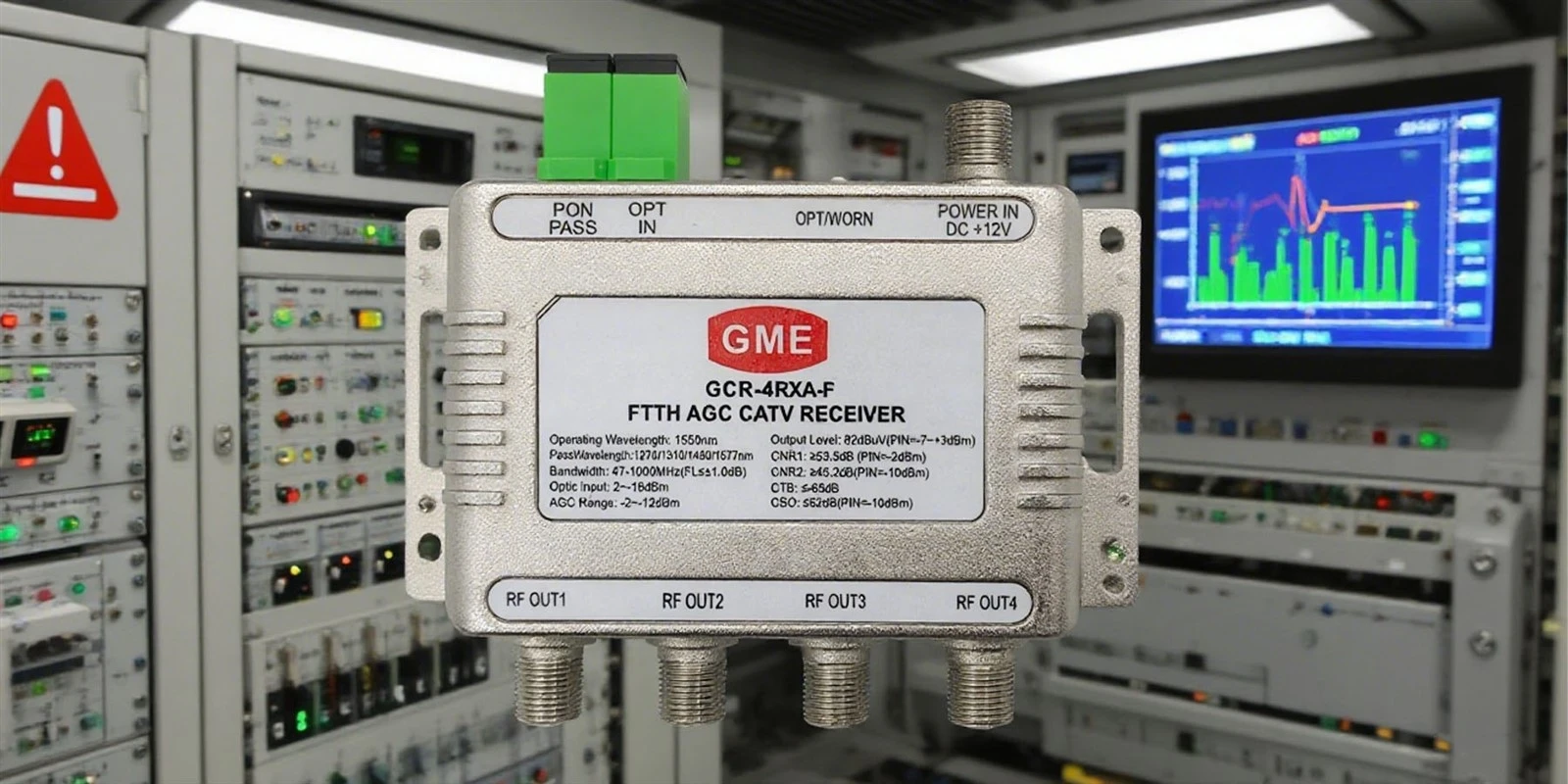

FTTH optik alıcı, fiber kablolar aracılığıyla iletilen optik sinyalleri, koaksiyel kablolar veya Ethernet ağları aracılığıyla dağıtım için elektrik sinyallerine dönüştürmek üzere kullanıcının tesislerine (örneğin ev veya ofis) kurulan bir cihazdır. Pasif optik ağ (PON) ile müşteriye yönelik cihazlar (ör. set üstü kutular, yönlendiriciler veya TV'ler)-arasında köprü görevi görür.
Anahtar İşlevler:
Fotoelektrik Dönüşüm: Işık sinyallerini (tipik olarak 1310nm/1550nm dalga boylarında) RF elektrik sinyallerine dönüştürür.
Sinyal Amplifikasyonu: Optimum çıkış seviyelerini (örn. 72–95 dBμV) sağlamak için sinyal gücünü artırır.
Gürültü Azaltma: Düşük-gürültü yükselticileri (GaAs teknolojisi yaygındır) kullanarak sinyal bozulmasını en aza indirir.
2. Temel Bileşenler ve Nasıl Çalışırlar?
Modern FTTH optik alıcılar, güvenilirliği ve performansı artırmak için gelişmiş bileşenleri entegre eder:
Fotodiyot: Genellikle ışığı yüksek kuantum verimliliği (%70-90) ve düşük karanlık akımıyla elektrik sinyallerine dönüştüren bir PIN fotodiyot.
Empedans Eşleştirme Ağı: Fotodiyot ile amplifikatör arasında verimli sinyal aktarımı sağlar.
Düşük-Gürültü Yükseltici (LNA): Sinyal bütünlüğünü korumak açısından kritiktir; minimum gürültü için genellikle GaAs çipleri kullanılarak üretilir.
Mikroişlemci-Tabanlı AGC: Çıkışı dengelemek için giriş gücü seviyelerine (örn. -18dBm ila 0dBm) dayalı olarak kazancı otomatik olarak ayarlar.
WDM Filtreleri: Dalga boylarını ayırarak (ör. 1310nm/1490nm/1550nm) üçlü oynatma hizmetlerini (video, ses, veri) etkinleştirin.
Çalışma Prensibi:
Optik sinyaller alıcıya bir SC/APC veya FC/APC konektörü aracılığıyla girer. Fotodiyot bunları elektrik sinyallerine dönüştürür; bunlar daha sonra yükseltilir, filtrelenir ve RF bağlantı noktaları (örneğin, F- tipi konektörler) yoluyla gönderilir.
3. Operatörlerin Bilmesi Gereken Teknik Özellikler
Operatörler için doğru optik alıcının seçilmesi şu parametrelere dikkat edilmesini gerektirir:
| Parametre | Tipik Değer | Önem |
| Dalga Boyu Aralığı | 1100–1600 nm | PON sistemleriyle (GPON/EPON) uyumluluk. |
| Giriş Gücü Aralığı | -18 dBm ila 0 dBm | Hassasiyeti ve dinamik aralığı belirler. |
| Çıkış Seviyesi | 72–95 dBμV | Son{0}}kullanıcı cihazları için yeterli sinyal gücünü sağlar. |
| Gürültü Şekil (NF) | 2,5 dB'den az veya eşit | Sinyal kalitesini korumak için kritik (CNR 52 dB'den büyük veya ona eşit). |
| MER | 32 dB'den büyük veya eşit | Dijital sinyal bütünlüğü için gereklidir (örn. IPTV için). |
| Güç Tüketimi | <1–3 W | Kırmızı operasyonel maliyetler ve termal yönetim. |
4. NedenFTTH Optik AlıcılarOperatörler İçin Önemlidir
Maliyet Verimliliği: Modern alıcılar pahalı bakır altyapının yerini alarak son{0}}bağlantıyı basitleştirir.
Gelecek-Provası: Yüksek-bant genişliğine sahip uygulamaları (ör. 4K/8K video, IoT) ve 10 Gbps'ye kadar veri hızlarını destekleyin.
Kullanıcı Deneyimi: Otomatik kazanç kontrolü (AGC) gibi özellikler, dalgalanan giriş gücüne rağmen istikrarlı performans sağlar.
Üçlü-Oyun Entegrasyonu: WDM teknolojisiyle tek bir alıcı video, ses ve verileri işleyebilir.
5. Dağıtımla İlgili Hususlar
Çevresel Dayanıklılık: Dış mekan kullanımı için geniş çalışma sıcaklıklarına (-40 derece ila 85 derece) sahip alıcıları seçin.
AGC Esnekliği: Ağ değişikliklerine uyum sağlamak için programlanabilir AGC aralıklarına (örn. -12dBm ila -2dBm) sahip alıcıları tercih edin.
Güvenlik ve Güvenilirlik: Ani voltaj yükselmelerinden kaynaklanan hasarları önlemek için aşırı gerilim korumalı modellere (örn. IEC 1000-4-5 uyumluluğu) öncelik verin.
6. Geleceğin Eğilimleri
Minyatürleştirme: Alanın kısıtlı olduğu kurulumlar için kompakt tasarımlar (örn. 75mm × 66mm × 28mm).
Enerji-Tasarrufu Özellikleri: Kullanılmayan alıcıların gücünü kapatmak için kızılötesi sensörler.
Gelişmiş Hassasiyet: Daha iyi performans için tutarlı alım tekniklerini araştırın.
FTTH optik alıcılaryüksek{0}kaliteli geniş bant hizmetleri sunmak için vazgeçilmezdir. Ağ operatörleri, teknik inceliklerini ve gelişen yeteneklerini anlayarak yatırımları optimize edebilir, kullanıcı memnuniyetini artırabilir ve geleceğe hazır, güçlü-ağlar oluşturabilir.
