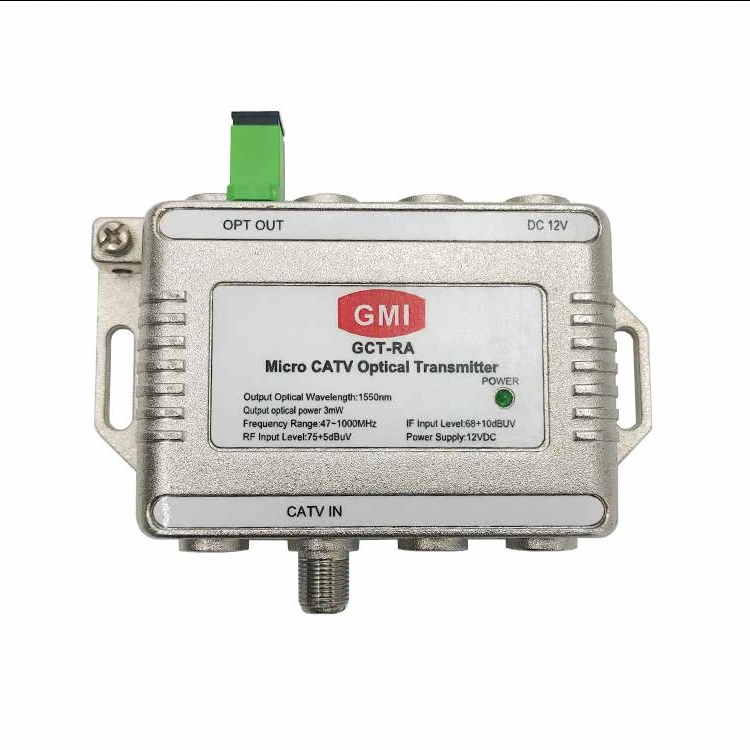

A CATV Optik Vericiiçinde kullanılan bir cihazKablolu Televizyon (CATV) ağlarıElektrikli RF (radyo frekansı) sinyallerini fiber optik kablolar üzerinden iletim için optik sinyallere dönüştürmek için. Bu teknoloji, modern kablo TV dağıtım sistemleri için gereklidir ve minimum kayıp ve parazit ile uzun mesafeli, yüksek kaliteli sinyal iletimi sağlar.
Nasıl çalışır:
RF sinyal girişi:Verici, birden fazla televizyon kanalı ve veri sinyali içeren bir kablolu TV başlığından RF sinyalleri alır.
Lazer Modülasyonu:RF sinyali, tipik olarak yüksek güçlü bir lazeri modüle eder.doğrudan modülasyon(daha düşük maliyetli uygulamalar için) veyaharici modülasyon(daha iyi performans ve daha düşük bozulma için).
Optik sinyal çıkışı:Modüle edilmiş lazer, fiber optik kablolar aracılığıyla dağıtım düğümlerine veya optik alıcılara iletilen bir optik sinyali çıkarır.
Sinyal Dağıtım:Alıcı uçta, optik sinyaller geri RF sinyallerine dönüştürülür ve koaksiyel kablolar yoluyla son kullanıcılara dağıtılır.
Temel Özellikler:
Yüksek Güç Çıkışı:Tipik olarak çalışır1310 nmveya1550 nmVerimli fiber iletimi için dalga boyları.
Düşük bozulma ve gürültü:KullanmaDFB (Dağıtılmış Geri Bildirim) LazerlerveyaEDFA (Erbium katkılı lif amplifikatörleri)performansı artırmak için.
Uzun mesafeli iletim:Optik lifler, onlarca hatta yüzlerce kilometre üzerinden iletime izin vererek sinyal bozulmasını en aza indirir.
Çoklu sinyal desteği:Analog TV, dijital TV, internet ve ses hizmetlerini aynı anda iletebilir.
Uygulamalar:
CATV ağları:Fiber optik altyapı üzerinden kablo TV sinyallerinin teslim edilmesi.
Ftth (eve fiber):Yüksek hızlı geniş bant için hibrid fiber-koaksiyal (HFC) ağlarında kullanılır.
IPTV ve Veri İletimi:Dijital video ve yüksek hızlı İnternet hizmetlerini desteklemek.
