OLT ve ONT arasındaki fark nedir?

Günümüz dünyasında, fiber ağlarının büyük ölçekli konuşlandırılması, şehirler, işletmeler ve hizmet sağlayıcıları için dijital dönüşümün bel kemiğidir. Optik çizgi terminalleri (OLT'ler) ve optik ağ terminalleri (ONTS) arasındaki farkı anlamak çok önemlidir.

OLT'lerin ve ONT'lerin pasif optik ağınızda (PON) nasıl ve nerede birbirine uyduğunu tam olarak anlamanız gerekir. Farklı seçimler, kapsam planlaması, dağıtım zaman çizelgeleri, uyumluluk testi ve devam eden bakım da dahil olmak üzere verdiğiniz her kritik kararı etkiler.

İster Merkez Ofiste yüksek kapasiteli OLT'leri veya konut, işletme veya veri merkezi ortamlarında kenar sınıfı onts dağıtmak isteyin, iyi zihin elektronikleri yardımcı olabilir. ODM tasarımı, modüler donanım, yüksek yoğunluklu fiber yama kabloları ve uçtan uca destek dahil olmak üzere tamamen özelleştirilmiş, hızlı teslimat FTTX sistemleri sunuyoruz.

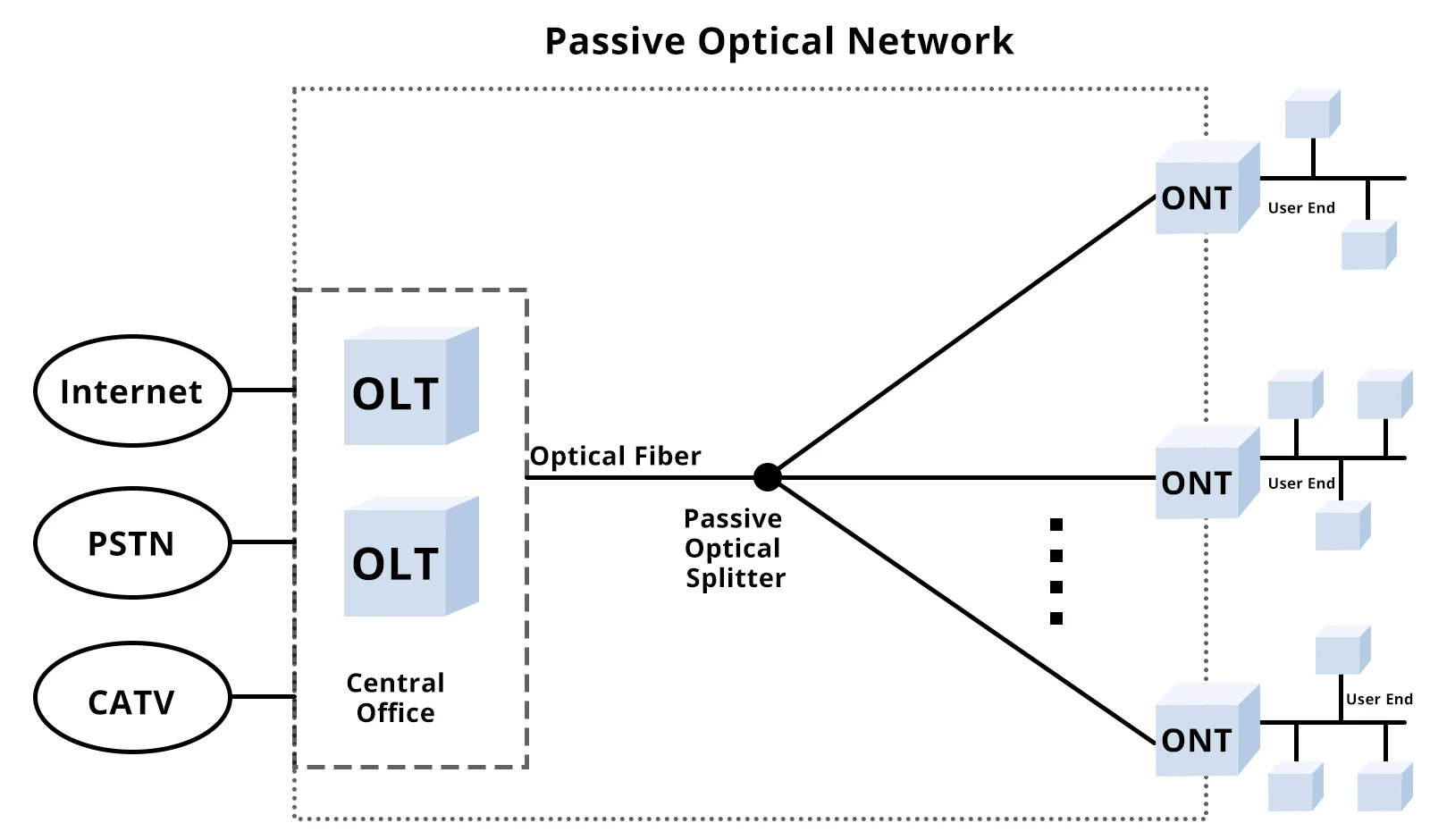

Pon Network Mimarisi Genel Bakış

Pasif bir optik ağ (PON) iki yıldızlı oyuncu etrafında inşa edilmiştir: servis sağlayıcının merkez ofisindeki OLT ve kullanıcı evlerine veya iş binalarına sıkışmış ONTS. Bu kurulumda, tek bir fiber optik kablo OLT'den pasif bir ayırıcıya doğru çalışır ve aralarında herhangi bir aktif elektronik olmadan birden fazla ONT'ye dallanır. Bu "pasif" bit, verileri dağıtmayı daha basit ve daha uygun maliyetli hale getirir.

• OLT (optik çizgi terminali): Kontrol merkezi olarak hareket eder. Bant genişliği tahsisini yönetir, trafiği toplar ve çekirdek ağdaki elektrik sinyallerini fiber üzerinden iletim için optik sinyallere dönüştürür.
• ONT (Optik Ağ Terminali): Veri aldığı, OLT tarafından iletilen optik sinyali çürüttüğü ve yönlendiricilerinizin, PC'lerinizin veya erişim noktalarınızın gerçekten kullanabileceği bir elektrik sinyaline dönüştürdüğü kullanıcı yan ekipmanına oturur.

OLT ve ONT birlikte, kesintisiz bir optik dağıtım zinciri oluşturur. OLT, fiber ağınızdaki yukarı ve aşağı trafiği düzenlerken, her biri teslimatın son milini işler ve tam olarak ihtiyacınız olan yerde güvenilir fiber internet almanızı sağlar.

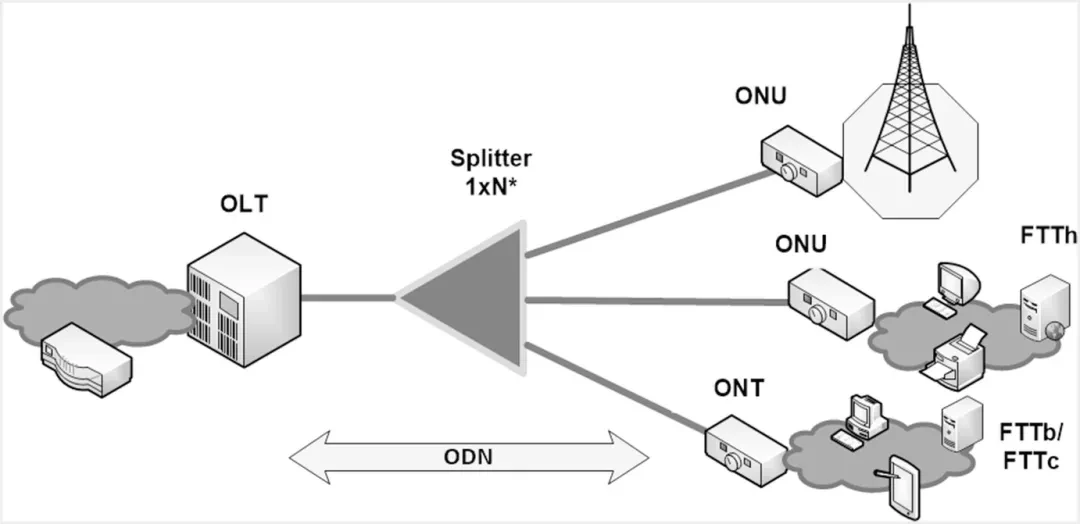

OLT nedir (optik çizgi terminali)

OLT optik hat terminali anlamına gelir. Fiber optik ağ dünyasında, çekirdek ağdan yüksek hızlı İnternet hizmetini PON'nuza (pasif optik ağ) getiren kontrol merkezidir.

OLT'yi genellikle sağlayıcının merkez ofisinde, veri merkezine veya başlık sitesinde sıkışmış bulacaksınız. Oradan, sahada düzinelerce hatta yüzlerce optik ağ terminaline (ONTS), tek bir fiber optik kablo ve pasif bir ayırıcı üzerinde konuşuyor.

OLT işlevleri

• Veri Toplama ve ÇoğullamaOLT, yukarı ve aşağı akışları yönetilebilir bir akışta birleştirerek her ONT'den trafik toplar.
• Yukarı Akış/Aşağı Yönetim ve QoS planlamasıGecikmeye duyarlı uygulamaların (ses veya video gibi) öncelikli olması ve herkesin tutarlı bir deneyime sahip olması için zaman aralıklarını ve bant genişliğini tahsis eder.
• Sinyal dönüşümü (elektrik ↔ optik)ISS omurgasından elektrik sinyalleri dağıtım için ışık darbelerine dönüşür, daha sonra veri döndüğünde geri dönüştürülür.

OLT Bileşenleri

• CPU ve Yönetim ModülüBeyin olarak hareket eder, protokoller çalıştırır ve izleme performansı.
• Kayıt Bellek (RM)Yapılandırma dosyalarını ve operasyonel parametreleri saklar.
• Optik Alıcı ModülleriYukarı akış lazer sürücüleri ve akış aşağı fotodiyodlar ışıktan elektrikli anahtarlamayı işler.
• Güç kaynağı ve fazlalık tasarımıSıcak şık güç birimleri ve yedekleme bileşenleri, donanım arızaları sırasında bile ağınızı çevrimiçi tutar.

ONT nedir (optik ağ terminali)

ONT, optik ağ terminali anlamına gelir (bazen optik ağ birimi veya ONU olarak adlandırılır). Pon ve yerel ağınız arasındaki son köprü olarak hareket eden fiber internetinizi kullanıcı evinize, ofisinize veya kampüsünüze getiren cihazdır.

Bir konuttaki bir duvara monte edilmiş, bir işletmede bir BT dolabına monte edilmiş veya bir kampüste telekom dolabında oturan kullanıcı tarafı ekipmanına sıkışmış onts bulacaksınız. OLT'den tek bir fiber optik kablo üzerinden veri alan ve yönlendiricilerinize, anahtarlarınıza veya Wi - FI erişim noktalarınıza teslim eden uç noktalardır.

ONT FONKSİYONLARI

• Optik sinyal dekapsülasyonu ve demodülasyonuOnt, pon çerçevesini uzaklaştırır ve ışık darbelerini cihazlarınızın anlayabileceği bir elektrik sinyaline geri döndürür.
• Yukarı/aşağı kanal yönetimiSesli çağrıların, video akışlarının ve toplu dosya aktarımlarının adil bir tedavi alması için trafiği tamponlar ve planlar ve veri geri gönderme zamanı geldiğinde ONT, kullanıcı verilerini atanan zaman diliminde yukarı akış gönderir.

Ont bileşenleri

• Işığı elektriğe dönüştürmek için optik modül (ve tam tersi).
• Ethernet bağlantı noktaları, artı çok hizmet verimi için isteğe bağlı WiFi ve CATV arayüzleri.
• Mühendislerin bağlantı sağlığı ve performansı izleyebilmesi için yönetim arayüzü ve durum göstergeleri.
• Düşük güç, 7/24 çalışma için tasarlanmış güç kaynağı.

Ont Dağıtım Özellikleri

Onts kompakt ve enerji tasarruflu olacak şekilde inşa edilmiştir, bu da sıkı alanlara monte edilmelerini ve serinlemeye devam etmelerini kolaylaştırır. Basitleştirilmiş tasarımları, daha hızlı kurulumlar, daha hızlı ürün yazılımı yükseltmeleri ve basit uzaktan izleme-bu nedenle bakım ekipleri, tek tek birimleri kovalamak yerine ağın ölçeklendirilmesine odaklanabilir.

WhAT OLT ve ONT arasındaki fark mı?​​​​​​​

• Pozisyon ve Kapsam

Optik hat terminali (OLT), tüm fiber ağında trafiği düzenleyerek servis sağlayıcısının merkezi ofisinde yaşıyor. Bir OLT düzinelerce veya hatta yüzlerce aşağı akış uç noktasını destekleyebilir.

Buna karşılık, her ONT tek bir kullanıcı evinde, ofis veya kampüs sitesinde oturur. Bu konumun cihazları için bağlantıyı işler, bu nedenle kapsama alanı bireysel erişim ihtiyaçlarına göre uyarlanmıştır.

• Fonksiyonel rol

OLT, yukarı ve aşağı akışları toplayan, hizmet kalitesi (QoS) uygulama ve çekirdekten elektrik sinyallerini dağıtım için optik darbelere dönüştüren ağ planlama merkezi olarak hareket eder.

Bu arada, ONT yerel bir sinyal köprüsü görevi görür, OLT'den iletilen optik sinyalin ayrıştırılması, bir elektrik sinyaline geri demodüle edilmesini ve kullanıcı tarafı ekipman yönlendiricilerine, anahtarlara, WI-FI erişim noktalarına veya CATV kutularına teslim eder.

• Donanım Form Faktörü ve Kapasitesi

OLT'ler tipik olarak raf monte edilir, yüksek yoğunluklu PON bağlantı noktaları (16, 32, 64+), yedek güç kaynakları ve sağlam soğutma sistemleri ile. Bu çok port mimarisi onları telekom veya büyük ölçekli işletme dağıtımları için ideal hale getirir.

Onts, tek bir öncül için tasarlanmış kompakt, masaüstü tarzı cihazlardır. Genellikle bir avuç Ethernet portu artı isteğe bağlı Wi-Fi veya CATV arayüzlerine sahiptirler ve dar alanlarda kolay kurulum için minimal güç çekerler.

• Trafik Yönetimi ve Sinyal İşleme

Ağ tarafında, OLT merkezi olarak hem yukarı hem de aşağı akış trafiğini yönetir, böylece gecikmeye duyarlı hizmetlerin öncelikli olması ve genel bant genişliği tüm bağlantılı ONT'lerde oldukça paylaşılacağı için zaman aralıklarını tahsis eder.

Kenarda ONT, tek kullanıcı dönüşümüne odaklanır-fiber üzerinden "veri alır", paketleri tamponlar ve atanan zaman diliminde yukarı akış yukarı akış akışını iletir ve her cihazın ihtiyaç duyduğu elektrik sinyalini almasını sağlar.

• Ölçeklenebilirlik ve Kullanıcı Desteği

OLT tarafındaki ölçeklenebilirlik, ağ ayak izinizi genişletmek için daha fazla PON kartı eklemek veya hatta birden fazla OLT'yi birbirine bağlamak anlamına gelir. Abone tabanınız veya kampüs boyutunuz arttıkça büyümek için inşa edilmiştir.

ONTS için ölçeklenebilirlik, ek birimlerin kolay bir şekilde konuşlandırılmasına dönüşür-yeni ev veya bina kendi ont alır. Destek benzer şekilde yerelleştirilir: Bir ONT'nin bir sorunu varsa, ağın geri kalanını bozmaz, bakım ve sorun giderme kolaylaştırır.

OLT ve ONT en büyük zorluklarınızı nasıl çözüyor?

OLT ve ONT arasındaki farkı anladıktan sonra, görevinize bağlı olarak kapsam, zamanlama, uyumluluk ve sürekli destek açısından farklı zorluklarla karşılaşacaksınız. Doğru PON kurulumunun farklı ihtiyaçlarınızı nasıl karşılayabileceği aşağıda açıklanmıştır:

• Telekom Operatörleri ve Belediye Altyapısı

Şehir çapında pasif bir optik ağ (PON) yayınlarken, en büyük iki hedef geniş fiber ağı kapsamı ve kaya -soluk çalışma süresidir. Modüler Pon bağlantı noktalarına sahip bir optik hat terminali (OLT) seçmek, yeni mahalleler çevrimiçi olarak ortaya çıktıkça sorunsuz bir şekilde ölçeklenmenizi sağlarken, stratejik olarak yerleştiriler her sokak köşesine tutarlı fiber internet teslimatını sağlar. Gereksiz güç kaynakları ve yedekleme bağlantıları, katı SLA'ları karşılamanıza yardımcı olur, böylece bir bileşenin bakım gerektirse bile internet hizmetiniz canlı kalır.

• Emlak Geliştiricileri ve Mülk Yöneticileri

Gayrimenkul projelerinde zamanlama ve bütçe her şeydir. Kompakt Optik Ağ Terminalleri (ONTS), daireler, kınamak veya ofis katlarındaki kurulumu basitleştirerek dağıtım süresini haftalarca keser. Kanıtlanmış bir OLT/ONT platformunda standartlaştırarak, öngörülebilir donanım maliyetlerini de kilitler ve yapım sırasında sürpriz ücretlerden kaçınırsınız. Ayrıca, otomatik sunum özellikleri bakım ekibinizin manuel yapılandırmalara daha az zaman harcadığı ve sakinleri mutlu etmek için daha fazla zaman harcadığı anlamına gelir.

• Büyük İşletmeler ve Kampüs BT takımları

Kampüs ağınız, görev kritik VOIP'den yüksek performanslı bilgi işlem kümelerine kadar her şeyi desteklemelidir. Bu, uyumluluğun anahtar olduğu anlamına gelir: bugünün GPON veya XGS - Pon protokollerini ve anahtarlarınıza ve erişim noktalarınıza temiz elektrik sinyallerini teslim eden ONT'lere ve ONT'lere ihtiyacınız var. Ekstra PON bağlantı noktalarında inşa etmek ve daha yüksek hızlı optiklerle gelecekteki yalıtma, donanımı yırtmadan bina veya laboratuvarlar eklemenizi sağlar.

• Sistem entegratörleri

Entegratörler uçtan uca çözümleri yaşar ve nefes alır, ancak satıcı arayüzleri ve yönetim araçları sıralanmadığında PON entegrasyon baş ağrılarını tanıtabilir. OLT'nizdeki birleşik bir yönetim modülü, standart SNMP veya TR - 069'u destekleyen ONTS ile birleştiğinde, sağlama ve sorun gidermeyi kolaylaştırır. Optik dağıtım bileşenleri arasındaki bu tutarlılık, parmak kaydırmayı azaltır ve müşterileriniz için hizmet süresini hızlandırır.

• Veri Merkezi Operatörleri

Bir veri merkezi ortamında, uyumluluk, güvenilirlik ve SLA uygulama duyarsız değildir. Merkez ofisinizde yüksek yoğunluklu OLT'lerin dağıtılması, büyük hacim fiber bağlantıları toplarken, kenardaki sağlamlaştırılmış ONT'ler düşük farklılık, deterministik performans sağlar. Endüstri standartlarına göre sertifikalı ve ayrıntılı QoS kontrolleri sunan ekipmanı arayın-böylece ayak izinizi veya güç faturanızı şişirmeden çalışma süresini garanti edebilir ve denetim gereksinimlerini karşılayabilirsiniz.

Doğru OLT & ONT kombinasyonu nasıl seçilir

Kaya -soluk pasif optik ağ (PON) inşa etmek söz konusu olduğunda, doğru optik hat terminalini (OLT) ve optik ağ terminali (ONT) ikilisinin savaşın yarısıdır. Kararınızı yönlendirmek için basit bir kontrol listesi:

• Gereksinim Değerlendirmesi

Bant genişliği ihtiyaçları: Site başına akış aşağı ve yukarı akış trafiğini tahmin edin. Her bir konum 2,5 Gbps veya daha fazla talep ediyorsa, 10 Gbps arayüzü destekleyen XGS - PON -READED OLT'leri ve ONT'leri göz önünde bulundurun.

Liman yoğunluğu: OLT'nizdeki PON bağlantı noktası sayısını bugün beklediğiniz toplam ONT sayısıyla eşleştirin ve yarın için planlayın. 1:32 bölünmüş oranı, bir PON bağlantı noktasının 32 kullanıcı uç noktasına hizmet edebileceği anlamına gelir, ancak tavan boşluğunu sağlamak için 1:16 tercih edebilirsiniz.

Güç bütçesi: Fiber optik kablo çalışmalarınızdaki optik bütçeleri kontrol edin. Daha uzun mesafeler veya birden fazla ayırıcılar bütçenize girer, bu nedenle yeterli fırlatma gücü ve alıcı hassasiyeti ile alıcı -vericiler ve onts seçin.

Gelecekteki genişleme: Ekstra yuvalar veya sıcak olmayan PON kartları ile modüler OLT şasisi arayın. Bu şekilde, abone tabanınız veya cihaz sayısınız büyüdükçe daha fazla ONTS ekleyebilirsiniz.

• Satıcı kimlik bilgileri ve uyumluluk

Standartlar Desteği: Birlikte çalışabilirliği sağlamak için ITU - T (GPON, XGS - PON) ve IEEE (EPON) sertifikalarını doğrulayın.

Düzenleyici gereksinimler: Onay Ekipman, özellikle şehir veya devlet altyapı projelerinde yerel telekom otoritesi kurallarını ve güvenlik düzenlemelerini karşılar.

• Bakım ve Hizmet

Garanti ve SLAS: Garantili değiştirme süreleri ile en az üç yıllık bir garanti hedefleyin.

Uzaktan yönetim: OLT'nin yönetim modülünün ve sıfır dokunma sağlanması için SNMP veya TR - 069 gibi her ONT destek protokollerini sağlayın.

Ürün yazılımı yükseltmeleri: Ürün yazılımı yükseltme politikalarını ve satıcınızın QoS özelliklerini güncel tutmak için otomatik, saha içi güncellemeler sağlayıp sağlamadığını sorun.

Bu kontrol listesini hizalayan bant genişliğini, bağlantı noktası sayımlarını, güç bütçelerini, sertifikaları ve destekleri izleyerek, ağınızın performans hedeflerine ve bütçe kısıtlamalarına uyan bir OLT/ONT eşleşmesine ineceksiniz.

Çözüm

Sarmak için, optik hat terminali (OLT) merkezi komut göbeği toplayan trafik olarak hizmet eder, QoS'yi uygular ve elektrik sinyallerini ışığa dönüştürürken, optik ağ terminali (ONT) yerel köprü görevi görür, bu ışığı son kullanıcı cihazları için elektrik sinyallerine ayırır.

Özel ihtiyaçlarınızı tartışmak için bugün bizimle iletişime geçin. OLT ve ONT arasındaki boşluğu dolduran, performansı, güvenilirliği ve yatırım getirinizi en üst düzeye çıkaran bir FTTX çözümü sağlayacağız.
