Giriiş:
Optik alıcı dijital televizyon içindir, evine fiber . Bu makine, yüksek hassasiyetli optik alıcı tüpü benimser . esnek uygulama entegrasyonu, fiber ev ağına . uygulama .
Dahili CWDM, tek fiber üçlü dalga boyu sistemi için uygun, CATV çalışma dalga boyu 1550nm, geçiş dalga boyu 1270/1310/1490/1577nm, epon, gpon .}} xg (s) pon.
- 20km'ye kadar iletim mesafesi
- Ekstra düşük gürültü
- Geniş dinamik alıcı optik güç aralığı: =-16 pin içinde, 3 36dB'ye eşit veya eşit olan
- Uygulanabilir XG (S) Pon, GPON, EPON, herhangi bir FTTX PON teknolojisi ile uyumlu
- Çok sayıda optik güç kaynağından tasarruf edebilir, ağ yapılandırma maliyetini büyük ölçüde azaltabilir
- 47 ~ 1000MHz bant genişliği içinde, hepsi mükemmel düzlük özelliğine sahip (FL ± 1dB'den daha az veya eşit)
- Metal Kılıf, Optoelektronik Hassas Cihazlar için Koruma Teklif
- Yüksek çıkış seviyesi, birçok kullanıcı tarafından kullanılabilir
- Düşük Güç Tüketi, Yüksek Performans, Yüksek Maliyetli Performans
- Tüm bağlantı noktalarında 6kV dalgalanma koruması
- 4 RF Out Maks.
Spesifikasyon
|
Catv dalga boyu |
1550 ± 10nm |
Çıkış RF direnci |
75Ω |
|
|
Pon dalga boyu |
1270/1310/1490/1577nm |
Çıktı İade Kaybı |
14dB'den az veya daha az |
|
|
Optik giriş gücü |
-18-+2 dbm |
Optik Dönüş Kaybı |
55dB'den büyük veya eşit |
-9 DBM optik giriş gücü, 60 PAL kanalı |
|
Optik AGC aralığı |
-12--2 dbm |
C/STO |
55dB'den büyük veya eşit |
|
|
CATV optik giriş bağlantı noktası |
SC/APC |
C/CTB |
55dB'den büyük veya eşit |
|
|
Pon optik yansıtma portu |
SC/PC |
Mercan |
31dB'den büyük veya eşit |
-15 DBM optik giriş gücü |
|
RF konektörü |
İmparatorluk f tipi |
Giriş voltajı |
+12V |
|
|
Sıklık |
47-1000 mhz |
Güç dağıtımı |
2W'den az veya daha az |
|
|
Düzlük |
± 1.25dB'den az veya eşit |
Sıcaklık |
-10-+50 derece |
|
|
RF çıkış seviyesi (AGC aralığında) |
80DBUV'dan büyük veya eşit |
Boyut |
73 × 60 × 23 (L × W × H) mm |
|
Model Listeleri
|
Model |
Geçiş dalga boyu |
Dalga boyunu yansıtacak |
Geçiş arayüzü |
RF Out Arabirimi |
DC-in |
|

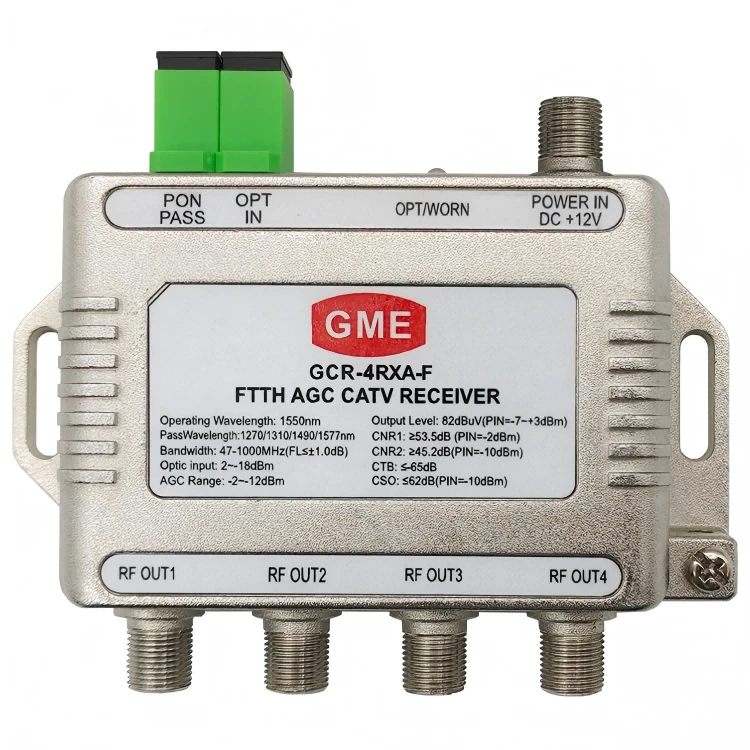

Gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-Female: 12V 300mA |
|

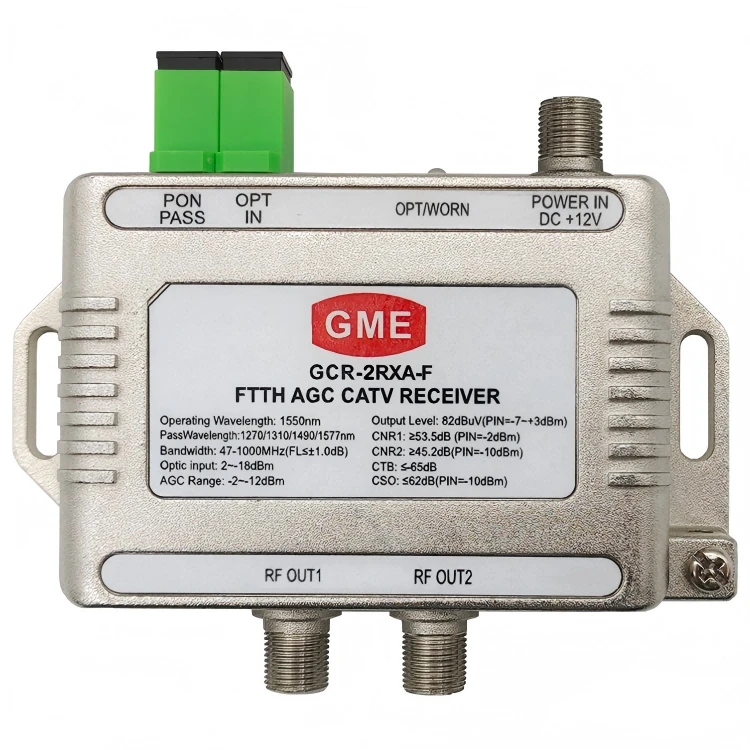

Gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-Female: 12V 300mA |
|

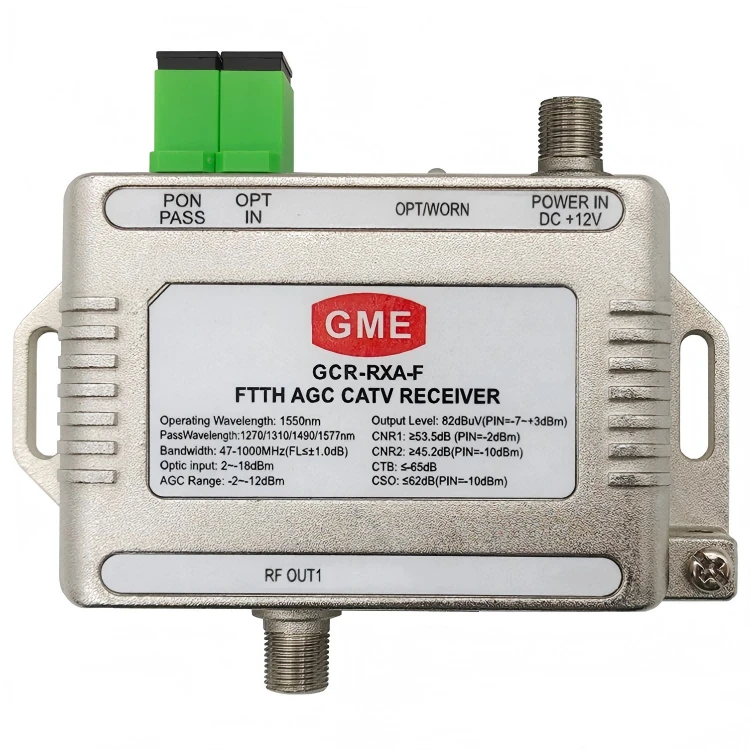

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-Female: 12V 300mA |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-Female: 12V 300mA |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-Female: 12V 300mA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-Female: 12V 300mA |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12V 300mA |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12V 300mA |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12V 300mA |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12V 300mA |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12V 300mA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12V 300mA |
