Özellikler
- Uydu optik sistemi için tasarlandı
- Geniş çalışma frekansı aralığı: 45-2150MHz
- Mükemmel doğrusallık ve düzlük
- Geniş optik giriş gücü aralığı
- 1-çekirdek tek modlu fiber yüksek geri dönüş kaybı kullanma
- GaAs amplifikatör aktif cihazlarını kullanma
- Ultra düşük gürültü teknolojisi
- Yüksek Doğrusal PD Kullanarak{0}CWDM'de Oluşturma
- Dahili-optik AGC işlevi
Şartname
|
Optik Parametre |
TERR+SAT-IF Parametresi |
||
|
Duyarlılık(A/W) |
0,9'dan büyük veya eşit |
Frekans Aralığı |
45~2150MHz |
|
Optik Güç Alın |
-18-+3 -10-0 (AGC) |
Düzlük |
±1.5 |
|
Optik Geri Dönüş Kaybı |
45'ten büyük veya eşit |
İzolasyon Çapraz Polarizasyon
|
-25dB dk. (950~2150MHz) |
|
Dalga Boyu Alma (nm) |
1510-1570 |
Dışarıdan Dışarıya İzolasyon |
-28dB dk(950~2150MHz) -14dB dk(40~806MHz) |
|
Optik Konektör |
SC/APC |
Bant Zayıflamasını Durdur |
15dB dk. Karınca bağlantı noktası@950MHz 15dB dk. Uydu bağlantı noktası@806MHz |
|
Diğer Parametre |
LHCP/RHCP |
14,0 ~ 15,0 Vdc |
|
|
Güç Kaynağı |
DC-24V |
Boyutlar |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Güç Tüketimi(W) |
<6 |
Güç Girişi |
110~240Vac 50/60Hz |
|
Boyutlar(mm) |
143x110x28.8 |
Çıkış Empedansı |
75Ω |

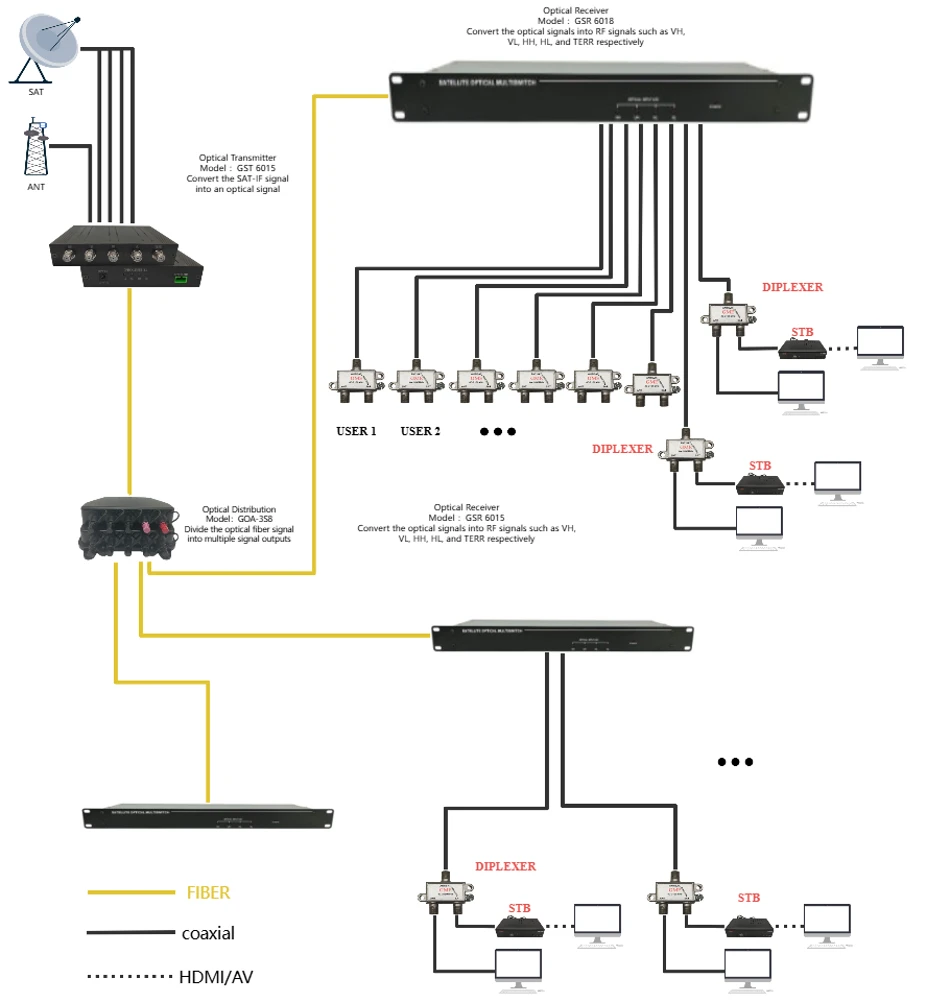

FTTB Çoklu Anahtar

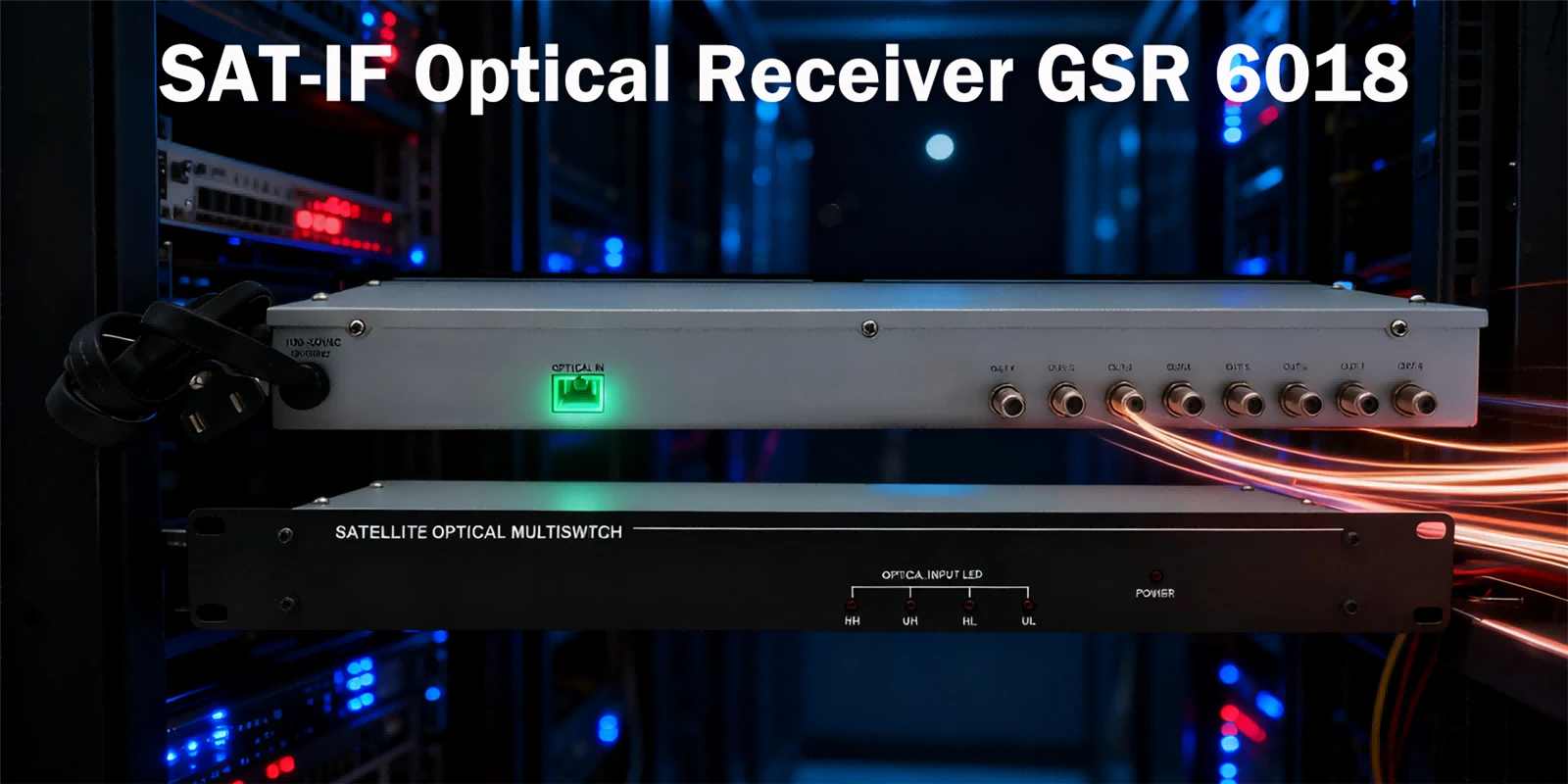

SAT-IF Optik Alıcısı, optik sinyalleri almak ve bunları uydu ara frekanslı elektrik sinyallerine dönüştürmek için tasarlanmış, uydu iletişim sistemlerinde önemli bir cihazdır.
Başvuru
