Tanım
54 ila 2150 MHz DBS, OTA, CATV hattından güç alan, 14 dB ileri kazançlı ve pasif alt bant geri dönüşlü amplifikatör.
DURUM
Koaksiyel kabloyla bağlanan birden fazla konumda DBS ve CATV veya Over The Air sinyalleri gereklidir.
ÇÖZÜM

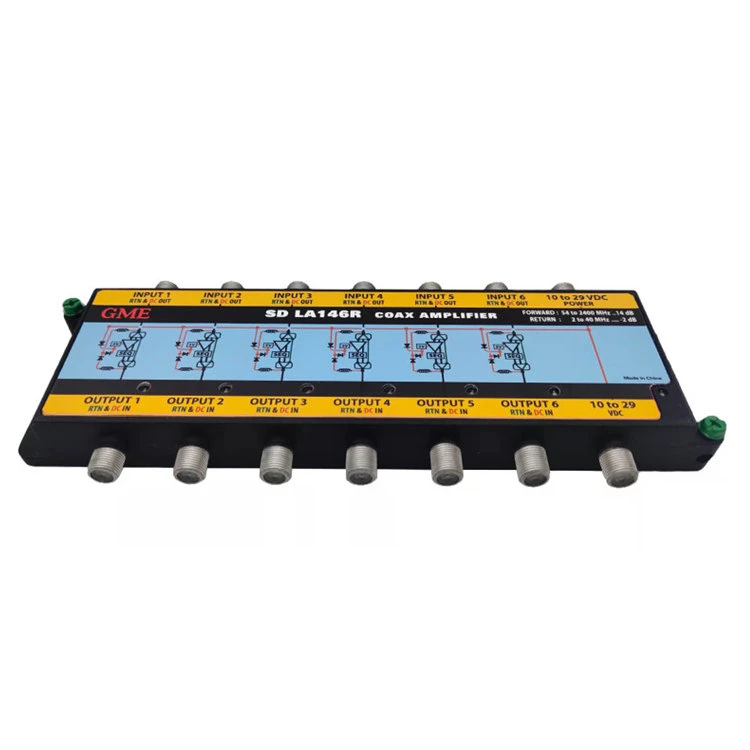

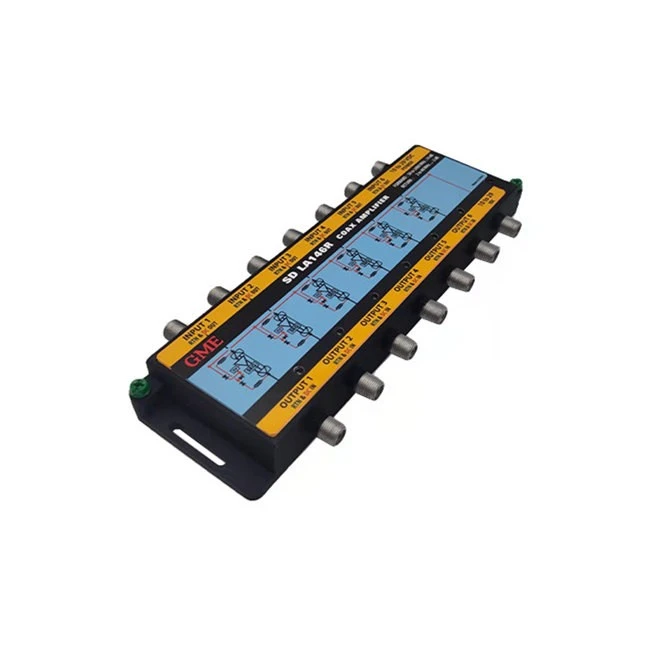

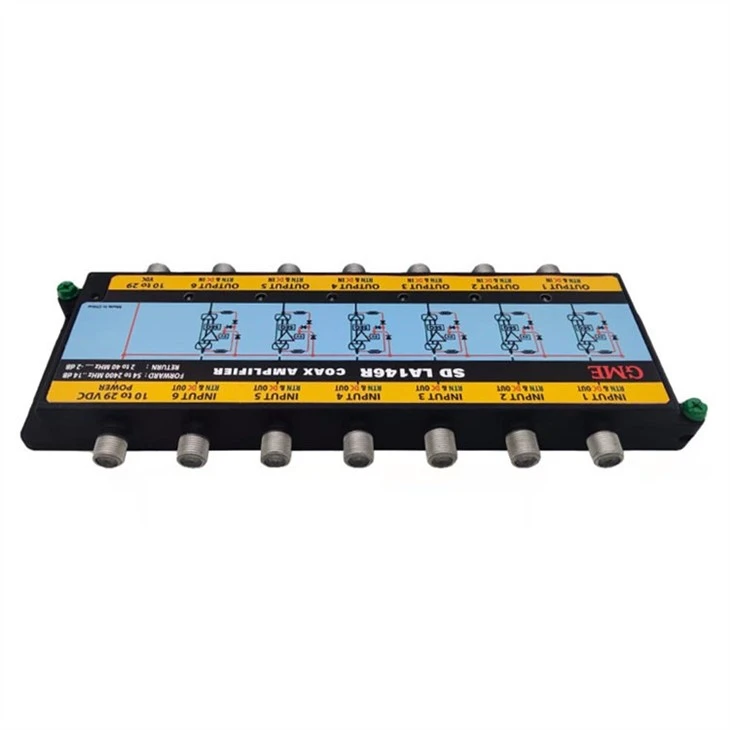

Model LA146R 6 Dönüş Yollu Giriş Koaksiyel Amplifikatörü, her bir RF çıkış konektöründen koaksiyel hatla çalıştırılabilir. Model LA146R-T, doğrudan güç sağlamak için harici bir güç kaynağı içerir. Enerji tasarrufu özelliği, amplifikatörün 12 ila 29 volt arasında verimli bir şekilde çalışmasına olanak tanır.
Şartname
|
Menşe Yeri: Guangdong, Çin |
|||||
|
Model Numarası: GDAMP-038 (LA146R) |
|||||
|
Öğe |
Min. |
Tip |
Maksimum |
Birim |
Durum |
|
Giriş sayısı |
|
6 |
|
|
SAT 1'den SAT 6'ya kadar |
|
Çıkış sayısı |
|
6 |
|
|
ÇIKIŞ 1'den ÇIKIŞ 6'ya |
|
Giriş Frekans Aralığı |
250 |
|
2150 |
MHz |
|
|
2150'de kazanç |
13 |
|
15 |
dB |
|
|
Eğim 250 - 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Nominal Empedans |
|
75 |
|
Ω |
|
|
Geri dönüş kaybı (Giriş ve çıkış) |
|
|
-10 |
dB |
250 – 2150 MHz |
|
İzolasyon |
30 |
|
|
dB |
Herhangi bir girişe uygulanan sinyal ve referans olarak çıkış; diğer tüm çıkışlarda ölçülen izolasyon şundan daha büyük olacaktır: |
|
GÜÇ |
|
|
|
|
|
|
Güç kaynakları |
|
|
|
|
İki adet 20 Volt 1 A beslemesi |
|
Çıkış konnektörlerine uygulanan voltaj |
10 |
|
28 |
VDC |
Her amplifikatörün çıkış konektörüne voltaj uygulandığında, her bir amplifikatör spesifikasyona göre çalışacak ve |
|
Giriş konnektörlerine voltaj |
10 |
|
28 |
VDC |
Giriş konektörüne voltaj uygulandığında her bir amplifikatör spesifikasyona göre çalışacaktır. Gerilim görünmeyecek |
|
DC LNB bağlantı noktasına 20 Volt uygulandı |
|
20 |
|
|
Bu voltaj altı amplifikatörün tümüne güç verecek ve her amplifikatörün giriş konektöründe 20 volt mevcut olacaktır. Gerilim yok |
|
DC AMP bağlantı noktasına 20 Volt uygulandı |
|
|
|
|
Bu voltaj altı amplifikatörün tümüne güç verecektir. Amplifikatörlerin girişinde veya çıkışında voltaj bulunmayacaktır |
|
DC LNB bağlantı noktasına 20 Volt uygulandı |
|
20 |
|
VDC |
DCLNB bağlantı noktasına uygulanan 20 Volt, DC bağlantı noktasına geçecektir |
|
DC AMP bağlantı noktasından DC bağlantı noktası akımına |
1.5 |
|
|
A |
|
|
Uygulanan Tepe Gerilimi |
|
|
28 |
VDC |
Herhangi bir bağlantı noktasına veya tüm bağlantı noktalarına 24 saatten kısa veya eşit bir süre uygulandığında hayatta kalmalıdır. |
|
DC Akım Geçiş Aralığı |
0 |
|
1.5 |
A |
|
|
DC Direnci |
|
|
0.2 |
Ohm |
Kablo için geçerli değildir |
|
DC Gerilim Düşümü |
|
|
0.4 |
VDC |
Kablo için geçerli değildir |
|
DiSEq |
|
|
|
|
|
|
DiSEqC Frekans Aralığı |
17.6 |
22 |
26.4 |
kHz |
Hiçbir bozulma veya bozulma olmadan geçmelidir. |
|
Eutelsat DiSEqC 2.0 Spesifikasyonuna bakın. |
|||||
|
DiSEqC Cihaz Empedansı |
1000 |
|
|
Ω |
Cihazın toprağa göre sunduğu empedans. DiSEqC Frekans Aralığında |
|
Empedans Yoluyla DiSEqC |
|
|
1 |
Ω |
Cihazın geçiş yolunda sahip olduğu empedans. DiSEqC Frekans Aralığında. |
|
13/18 Geçiş için ETC Kontrol Kelimeleri |
|
|
|
|
Hiçbir bozulma veya bozulma olmadan geçmelidir. Bunların varlığı RF performansını etkilememelidir. |
|
EchoStar 13/18 Anahtar Kutusu İşlev Spesifikasyonuna bakın. |
|||||
