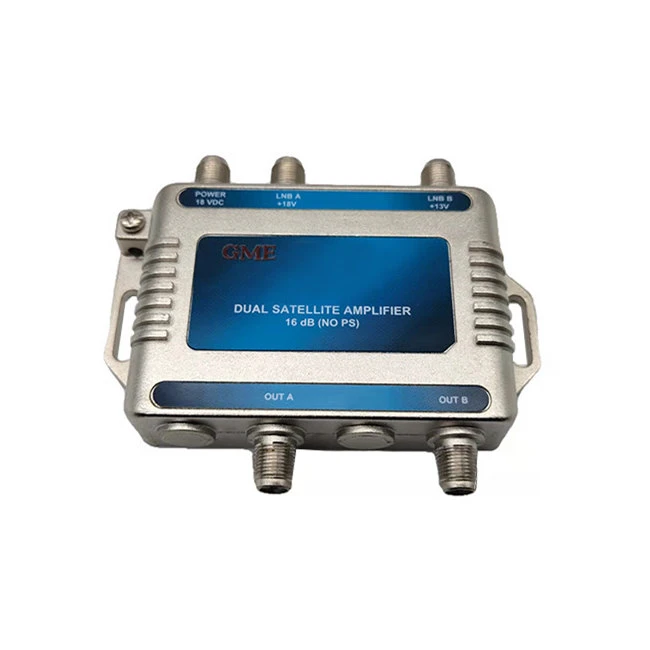

Tanım

Çift Uydu If Amplifikatörü, LNB'lerden veya anahtarlardan gelen DBS 950 - 2150MHz sinyallerinin, ayak uzak alıcılara kadar amplifikasyona ihtiyacı vardır.

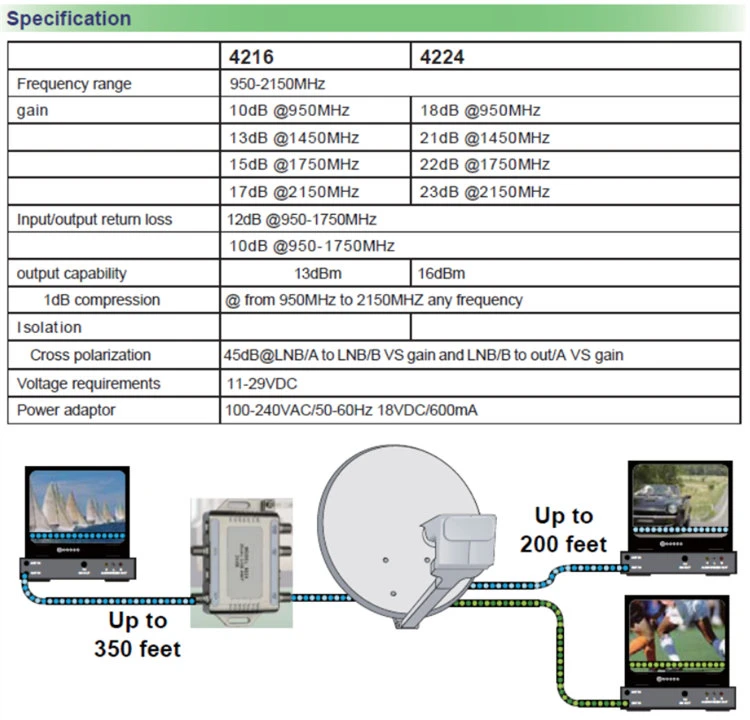

Şartname

Menşe Yeri: Guangdong, Çin
Model Numarası: GDAMP-025 (4216)
ÖĞE	TİPİK	KK LİMİTİ	TEST KOŞULLARI
1. GEÇİŞ BANDI			950 ~ 2150MHz
2. KAZANÇ	10 dB	9 dB MIN	950 MHz'de
	12dB	10 dB MIN	1200 MHz'de
	13dB	11 dB MIN	1450 MHz'de
	15dB	12 dB MIN	1750 MHz'de
	17 dB	15 dB MIN	2150 MHz'de
3.GERİ DÖNÜŞ KAYBI (GİRİŞ)	- 14 dB	-12 dB MIN	950 ~ 1750MHz
	- 12 dB	-10 dB MIN	1750 ~ 2150MHz
(ÇIKTI)	- 15dB	- 12 dB MIN	950 ~ 1750MHz
	- 12 dB	- 10 dB MIN	1751 ~ 2150MHz
4. İZOLASYON (LNB/A'DAN LNB/B'YE)	- 45 dB	- 40 dB MIN	950 ~ 1750MHz
	- 42 dB	- 38 dB MIN	1751 ~ 2150MHz
(DIŞTAN DIŞA)	- 47 dB	- 40 dB MIN	950 ~ 1750MHz
	- 42 dB	- 38dB MIN	1751 ~ 2150MHz
(ÇAPRAZ POLARİZASYON: LNB/A'DAN OUTB'YE VS GAIN'E VE LNB/B'DEN OUTA'YA VS GAIN'E)	- 47 dB	- 43 dB MIN	950 ~ 1750MHz
	- 45 dB	- 40dB MIN	1751 ~ 2150MHz
5. ÇIKIŞ YETENEĞİ	13 dBm	10 dBm MIN	1dB SIKIŞTIRMA
		950 MHz'DEN 2150MHz'E KADAR HERHANGİ BİR FREKANS
6. GÜRÜLTÜ ŞEKLİ	7,2dB	8,5dBMAKS	950-2150MHz
7. LNB ÇIKIŞ VOLTAJI		LNB A: +18VDC LNB B: +13VDC	ADAPTÖRDE
8. MEVCUT TÜKETİM	150 mA	130-185mA	18,0VDC'de, LNB akımı hariç.
9. KONNEKTÖR		F TİPİ DİŞİ	TÜM LİMAN
10. empedans		75OHM	TÜM LİMAN
