Tanım

Çift Yönlü İtmeli Çekmeli Dağıtım Amplifikatörü, profesyonel kalitede, iki{0}}yollu geniş bantlı iç mekan dağıtım amplifikatörleridir. Bu amplifikatörler, çok-kanallı RF dağıtım sistemleri için idealdir; giriş kaynağı bir "kablo düşüşü" veya bir MATV/SMATV/CATV başlığının çıkışıdır.

Kazanç kontrolü ve eğim kontrolü kullanıldığında iyi C/N'yi korumak için ikili itme{0}}çekme hibrit modülleri.
Pasif ve aktif dönüş yolu.
Yerleşik-Değişken kazanç ve eğim kontrolü ve çıkış testi bağlantı noktaları.
Hat geçici koruması.
Mükemmel ısı dağılımı için alüminyum şasi.
CATV/MATV/SMATV kafa ucu sinyalini başlatmak veya sinyal dağıtımında sinyal seviyesini artırmak için iyidir.
Farklı frekans aralığı mevcuttur: 550MHz, 860MHz, 1000MHz.

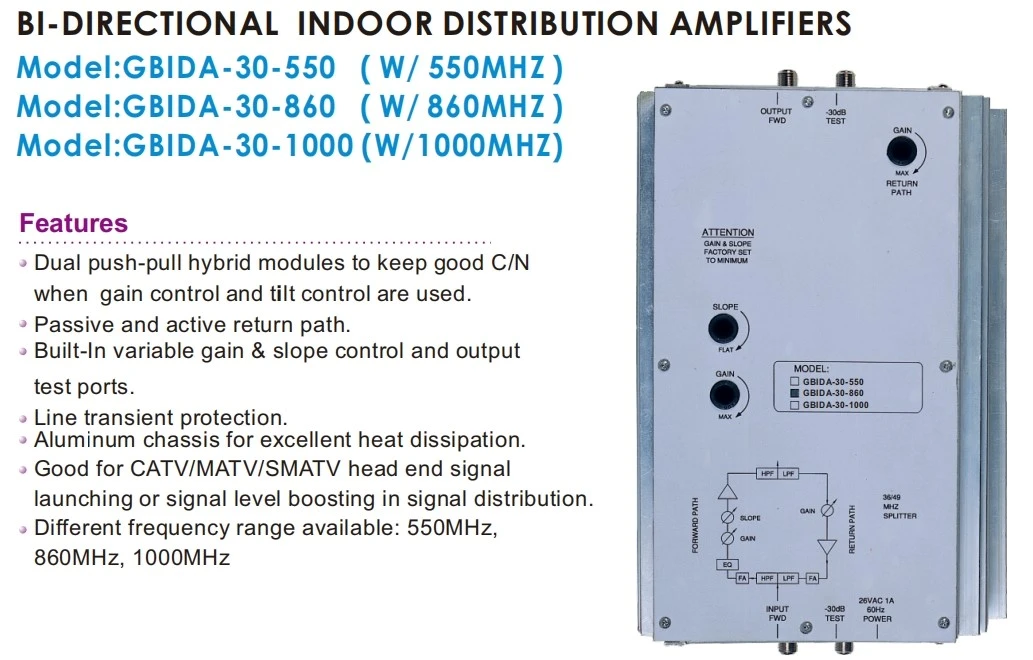

CATV Line Amplifier

Şartname

Model Numarası: GDAMP-017 (GBIDA-30-550)
Modeli Şartname	GBIDA-30-550	GBIDA-30-860	GBIDA-30-1000	Entegre Aktif Dönüş Yolu	Birimler
Frekans Aralığı:	490-550	49-860	49-1000	5-36	MHz
Düzlük:	±0.5	±0.75	±0.75	±0,5 ref. 1dB eğime kadar	dB
Kanal Yükleniyor:	77	129	150	3
Kazanmak:	32	32	32	18	dB
Çıkış Seviyesi:	46	44	40	40	dBmV
Gürültü Şekil (a):	7	8.5	8.5	6	dB
Kazanç Kontrol Aralığı:	10	10	10	15	dB
Eğim Kontrol Aralığı:	8	8	8	Yok	dB
Test Bağlantı Noktası Seviyesi:	-30,±2	-30,±2	-30,±2		dB
Bileşik İkinci Derece-CSO (b):	-58	-54	-56	-60	dB
Bileşik Üçlü Vuruş-CTB (b):	-58	-48	-53	-60	dB
Çapraz Modülasyon-XMOD (b):	-60	-48	-54	-60	dB
Uğultu Modülasyonu:	-70	-70	-70	-65	dB
Empedans-Tüm Bağlantı Noktaları:	75	75	75	75	Ω
İade Kaybı
Giriş:	12	12	12	15	dB
Çıkış:	15	15	15	15	dB
Çalışma Sıcaklığı:	-20'ye+60	-20'ye+60	-20'ye+60		derece
Güç Kaynağı Gereksinimi
117VAC, 60Hz(i):	21.5	23	24	-	W
26VAC, 60Hz:	0.85	0.9	1	-	Amfi
Boyut (UxGxY) m/m	270x180x82	270x180x82	270x180x82	-	m/m
Nakliye Ağırlığı: kg	2.85	2.85	2.85	-	kilogram
Hibrit Sayısı:	2	2	2	-
Hibrit Teknoloji:	İt-Çek	İt-Çek	İt-Çek	-
