Tanım

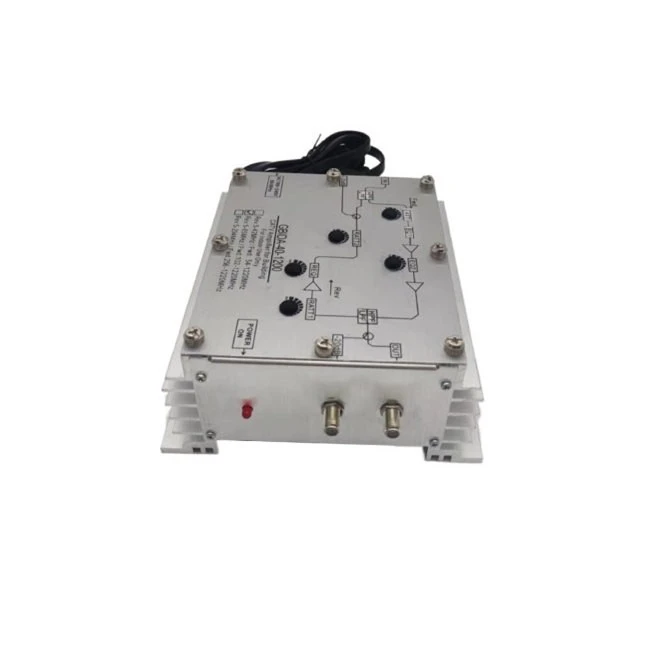

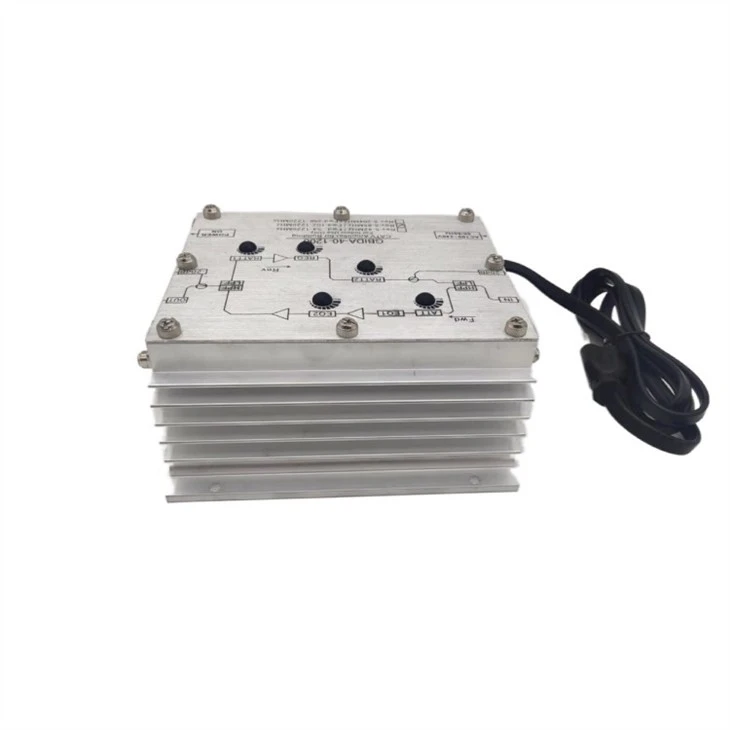

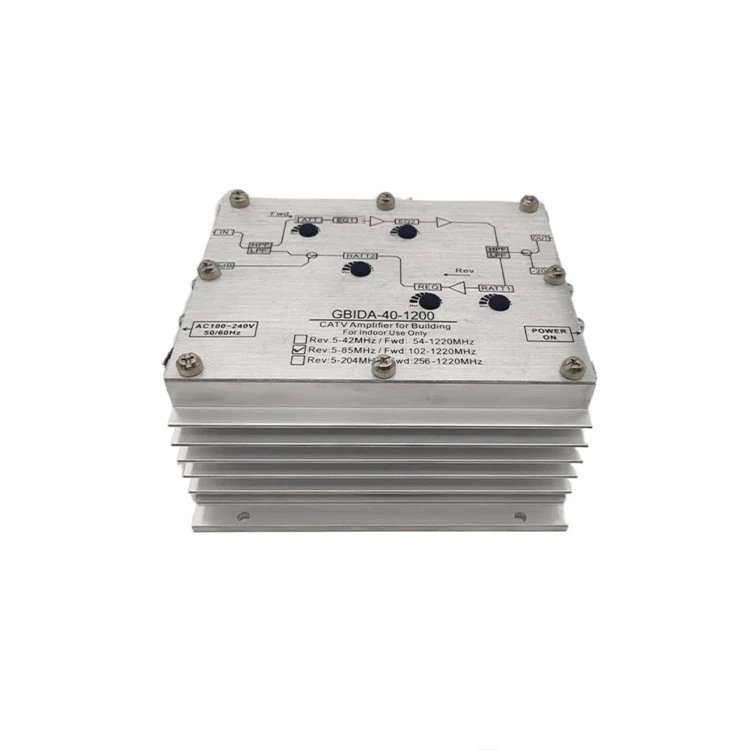

GME'nin 1.2G amplifikatörü düşük-maliyetli, yüksek-güvenilir, Kompakt boyutlu bir amplifikatördür. DOCSIS 3.1 frekanslarını 1,22 GHz'e kadar destekleyen güvenilir performans sağlayan geniş bant genişliğine ve yüksek seviyeli/yüksek eğimli çıkış kapasitesine sahiptir. Benzersiz tasarım, 42 veya 85 veya 204MHz yukarı akış bant genişliği gereksinimlerine yönelik yapılandırmalar sunar.

Yüksek RF amplifikasyon gereksinimlerine sahip apartman binaları, oteller, okullar, hastaneler vb. yerlerdeki iç mekan gelişmiş HFC ağ kurulumlarına yönelik amplifikatör uygulamaları. Yüksek kazançla tasarlanan bu amplifikatör, artırılmış ısı dağıtma özellikleri ve düşük güç tüketimiyle doğrudan duvara monte edilebilir.

Bu CATV Bina Amplifikatörü, üstün distorsiyon performansı ve düşük gürültü rakamı sağlayan en yeni 1,22 GHz GaAs Push Pull teknolojisi versiyonlarını kullanır.

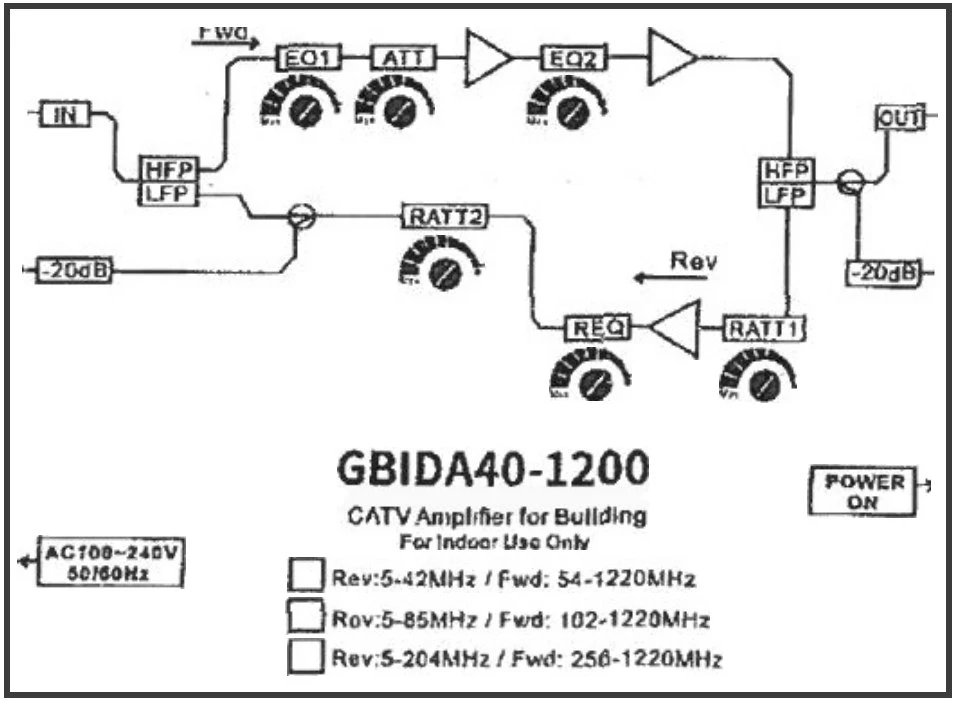

Teknisyen dostu kontroller, amplifikatörü ayarlarken daha fazla esneklik sağlayan değişken zayıflatıcılar ve ekolayzırlara sahiptir. Dahili güç kaynağı, ayar gerektirmeden 50 veya 60Hz frekanslarda 100-240V arası giriş voltajlarını kabul eder.

38dB ileri kazanç, 27dB ters kazanç.
1220 MHz'e kadar yüksek ileri bant genişliğini etkinleştirir
42/54, 85/102, 204/256MHz mevcut çift yönlü filtre seçenekleri.

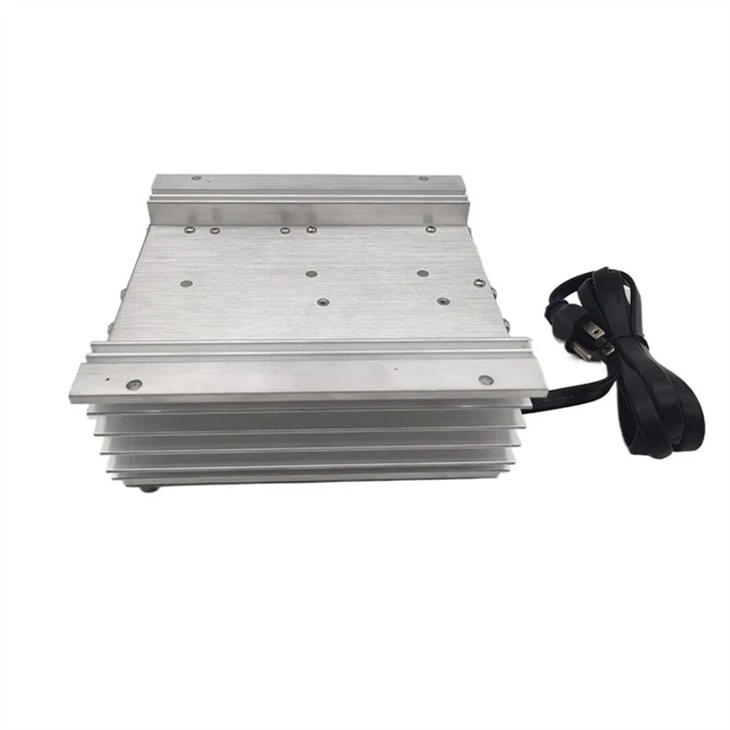

Alüminyum Şase Mükemmel Isı Dağıtımı Sağlar.
Değişken zayıflatıcılar ve dengeleyiciler.
-20dB harici giriş çıkışı test noktaları.
GİRİŞ/ÇIKIŞ bağlantı noktalarında 6kV/3kA'ya kadar aşırı gerilim korumalı.
100-240VAC dahili anahtarlama gücü.

Şartname

Menşe Yeri: Guangdong, Çin
Model Numarası: GDAMP-044 (GBIDA-40-1200-85)
Parametre	İleri	Tersi	Birimler	Notlar
Bant genişliği	54/102/256-1220	5-42/85/204	MHz
Kazanmak	38	27	dB
Düzlük	±1	±0.75	dB
Geri dönüş kaybı	-14	-16	dB
RF test noktası	-20±1	-20±1	dB	giriş/çıkış
Ekolayzer kontrol aralığı	0-18	0-18	dB
Zayıflatıcı kontrol aralığı	0-20	0-20	dB
Referans çıkış seviyesi	48	46	dBmv
CTB	-66		dBc	33/48 dBmv (15dB Tilt 54/1220MHz) çıkış seviyesi, 79 NTSC kanalı, 550MHz'den 1,2GHz'e kadar -6dB'de dijital
STK	-65		dBc
DTO		-72	dBc
DSO		-60	dBc
Uğultu modülasyonu	-65	-72	dBc
Gürültü Figürü	6	6	dB
Grup gecikmesi	35'ten küçük veya ona eşit (3,58MHz aralık)	35'ten küçük veya ona eşit (3,58MHz aralık)	nsaniye
Dalgalanma Dayanımı	6KV, 3KA			Giriş/çıkış bağlantı noktası
Güç adaptörü	100-240 50-60Hz'yi girin	Çıkış 24 Vdc 1A
