Tanım

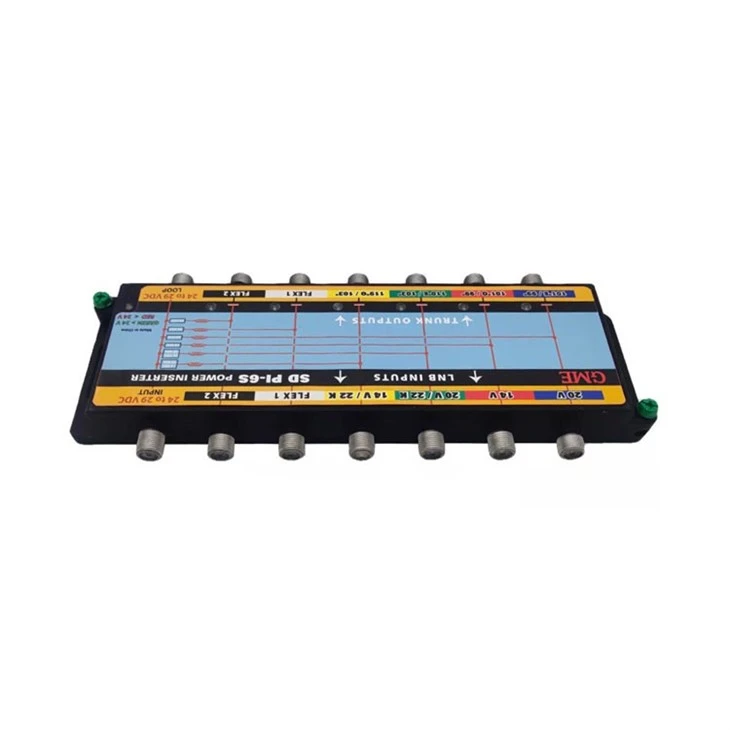

DirecTV Uydu Güç Yerleştirici Polarite Dolabı

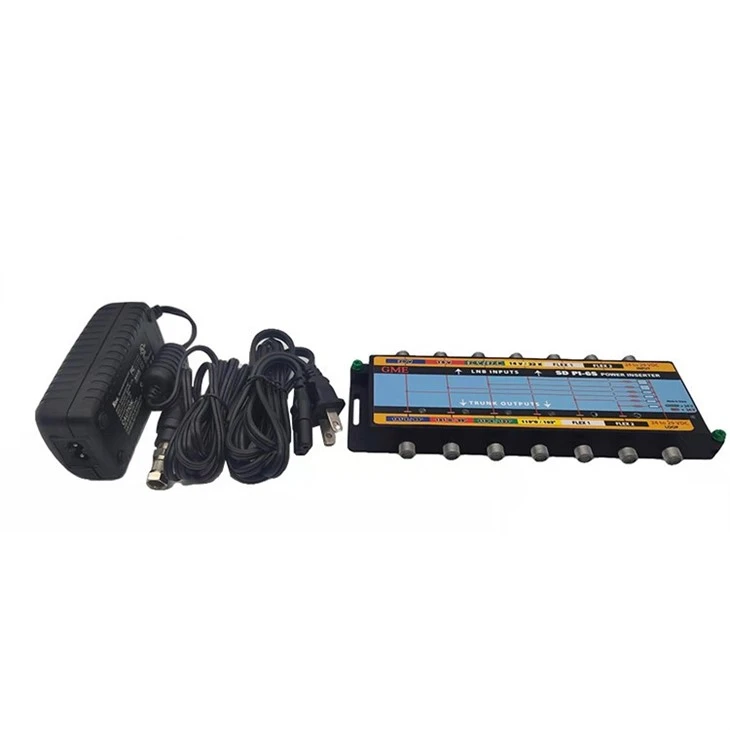

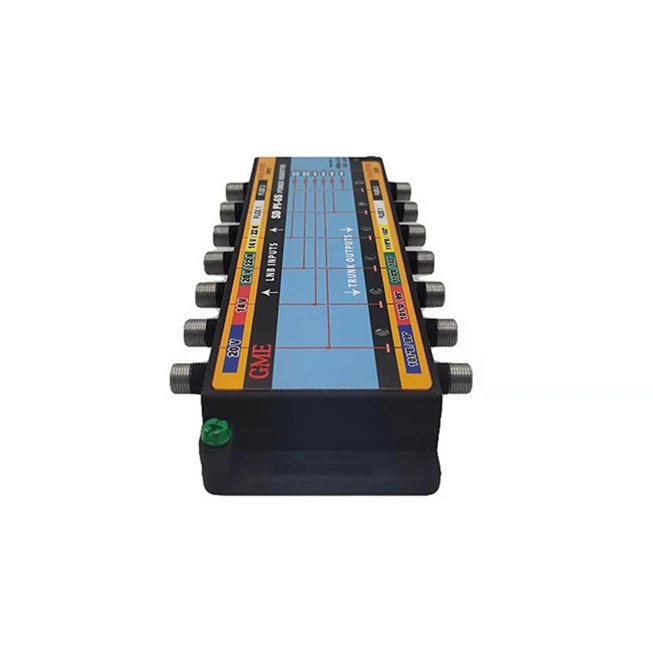

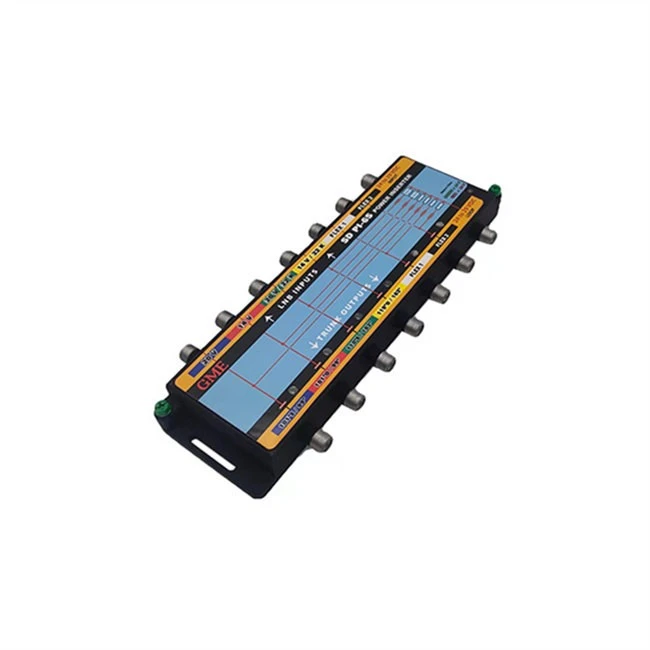

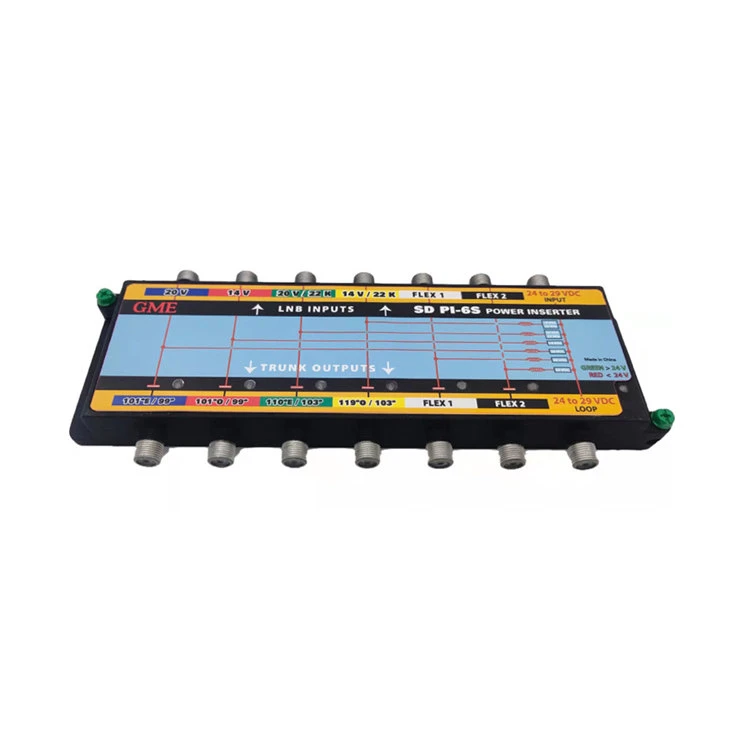

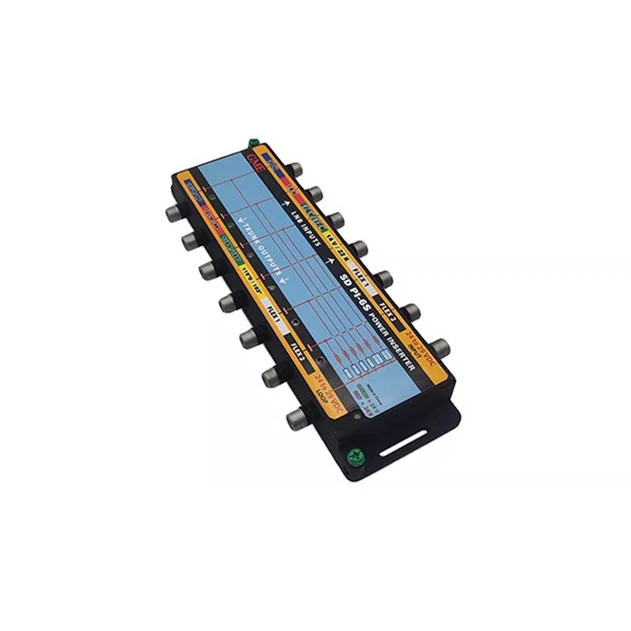

SDPI6S modeli bir DIRECTV SL5 LNB'ye güç verir, polarite dört çanak çıkışını kilitler ve DTV66E çanağı üzerindeki 95° LNB'ye ve gelecekteki olası bir polariteye güç sağlamak için iki adet 20 V çıkış sağlar. Hatla çalışan amplifikatörlere güç yerleştirici tarafından güç verilebilir. Kısa devre korumalı güç transformatöründen toplam iki amper DC mevcuttur.
Durum
Çoklu anahtarlar için DIRECTV® (4) polariteli SLSP-F SlimLine® çanağından, SL5 LNB'den, DTV66E 95° çanaktan ve olası bir 6. polariteden gelen sinyaller gereklidir.
Çözüm
SD PI-6S modeli bir DIRECTV® SL5 LNB'ye güç sağlar, polarite dört çanak çıkışını kilitler ve DTV66E çanağı veya diğer LNB'lerdeki 95° LNB'ye güç sağlamak için FLEX2 girişlerinde 20 V FLEX1 ve 13 V sağlar.
Özellikler
◆ DIRECTV SL5 Ka/Ku bant genişliği 250 - 2150 MHz
◆ PI-29 veya PS242000A güç adaptörleriyle güçlendirilmiştir
◆ SL5, SL3 ve Worldview LNB'lere güç sağlar
◆ Kompakt kasa: 1 inç SCTE İç Mekan F Aralığı
◆ KIRMIZI / YEŞİL yerleşik Gerilim Seviyesi Ölçer
Şartname
|
Menşe Yeri: Guangdong, Çin |
|||
|
Model Numarası: GDINS-001 (SD PI-6S) |
|||
|
ÖĞE |
TİPİK |
QCLIMIT |
TEST KOŞULLARI |
|
FREK. MENZİL |
|
|
250-2150MHz |
|
EKLEME KAYBI |
|||
|
|
-1,0 dB |
-1,5 dB MAKS |
250-2150MHz |
|
İZOLASYON |
|||
|
LİMANLAR ARASI |
-40dB |
-35dB MIN |
250-2150MHz |
|
İADE ZARARLARI |
|
|
|
|
GİRİŞ/ÇIKIŞ |
-12dB |
-10dB MIN |
250-2150MHz |
|
DC GÜÇ SAĞLANAN GİRİŞLER |
|||
|
PORT#1 (20V 101 derece ve 99 derece) |
|
20±0,5 VDC |
@50-350 mA |
|
PORT#2 (14V 101 derece ve 99 derece) |
|
13,5±0,5 VDC |
@50-350 mA |
|
PORT#3 (22KHz ve 20V 110 derece ve 103 derece) |
|
20±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#4 (22KHz ve 14V 119 derece ve 103 derece) |
|
13,5±0,5 VDC (+22KHz) |
@50-350 mA |
|
BAĞLANTI NOKTASI#5 (ESNEK BAĞLANTI NOKTASI1) |
|
20±0,5VDC |
@50-350 mA |
|
PORT#6 (ESNEK PORT2) |
|
20±0,5VDC |
@50-350 mA |
|
22KHz SİNYAL ÖZELLİKLERİ |
|||
|
FREKANS |
|
22±4KHz |
|
|
GÖREV DÖNGÜSÜ |
|
±50﹪ |
<24,0 VDC |
|
SEVİYE |
|
400mVp-p MIN |
＞24,0 VDC |
|
GÜÇ LED'İ RENGİ |
|
KIRMIZI |
|
|
İLGİLİ: |
|
YEŞİL |
|
|
GÜÇ DEĞİŞTİRME |
|
24V-29VDC |
GÜÇ DEĞİŞTİRME |
|
GİRİŞ |
|
100-240VAC / 50/60Hz |
TÜM LİMANLAR |
|
ÇIKTI |
|
24VDC/2.08A |
TÜM LİMANLAR |
|
EMPEDANS |
|
75OHM |
(6) SCTE İÇ MEKAN F |
|
KONNEKTÖR |
|
"F" TİPİ DİŞİ |
|
|
GİRİŞ/ÇIKIŞ PORT SAYISI |
|
|
|
Şirket Profili

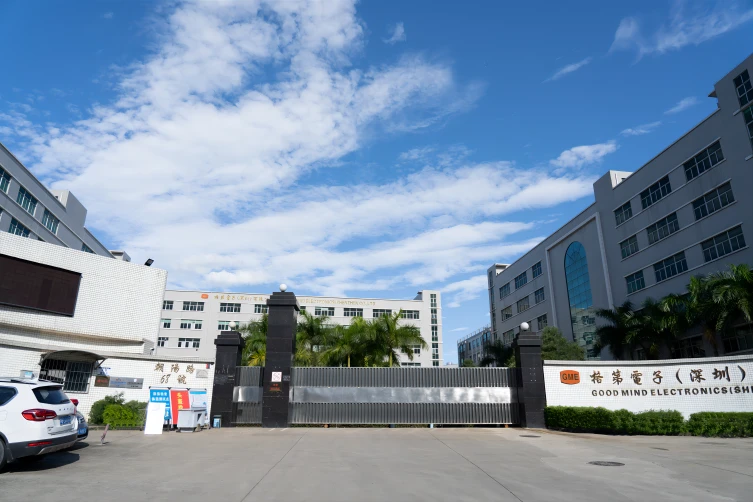

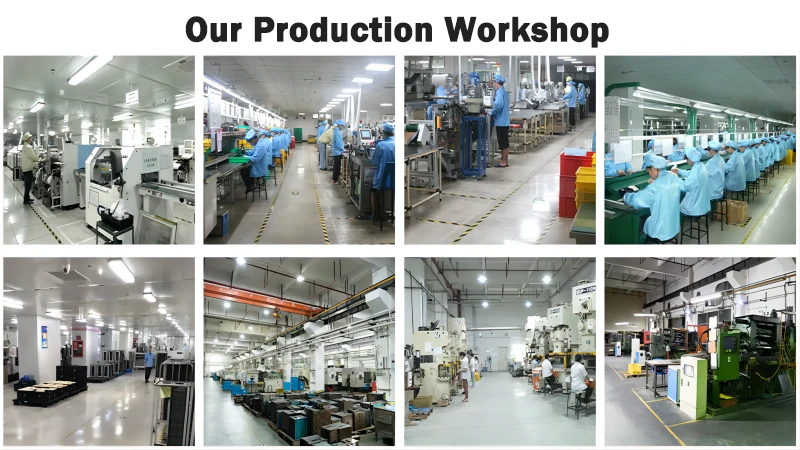

Goodmind Electronics (Shenzhen) Co., Ltd. 1992 yılında 18 milyon ABD doları kayıtlı sermaye ile kuruldu. Kendi fabrikası Shenzhen'de bulunmaktadır ve 1000'den fazla çalışanı bulunmaktadır. Ar-Ge, üretim, satış ve hizmeti entegre eden yüksek-teknolojiye sahip bir kuruluştur. Şirket, Anten / Ağ İletişimi / Bluetooth / AV Aksesuarları / Akıllı Ev / Araba Aksesuarları profesyonel üretim şirketi konusunda uzmanlaşmıştır. Fabrika dikey olarak entegre edilmiştir. Fabrikada plastik işleme, metal damgalama, çinko döküm, SMT, DIP ve Montaj merkezi bulunmaktadır. Şirket, güçlü bir finansal güce, profesyonel Ar-Ge ekibine, mükemmel üretim ekipmanlarına ve yalın üretime sahiptir ve kendisini müşteriler için yüksek{13}kaliteli ürünler yaratmaya adamıştır.
Uydu Güç Yerleştirici nasıl çalışır?
Uydu Güç Yerleştirici, uydu alıcısı ile uydu anteni arasına hat içi olarak bağlanır. Koaksiyel kablo aracılığıyla uydu alıcısından enerji alır ve daha sonra bu gücü aynı kablo üzerinden LNB'ye gönderir. Bu güç, LNB'nin alınan uydu sinyallerini yükseltip alıcı için kullanılabilir bir forma dönüştürmesi için gereklidir.
Uydu Güç Yerleştiricinin amacı nedir?
Uydu Güç Yerleştiricinin temel amacı, LNB'nin çalışması için gerekli olan gücü sağlamaktır. Yerleştirici tarafından sağlanan güç olmasaydı LNB, uydu çanağından alınan zayıf sinyalleri güçlendiremezdi.
Satellite Power Inserter'ı nasıl kurarım?
Uydu Güç Yerleştiricinin kurulumu genellikle basittir. Öncelikle koaksiyel kabloyu uydu alıcısından çıkarın. Daha sonra koaksiyel kablonun bir ucunu yerleştiricinin giriş portuna, diğer ucunu ise yerleştiricinin "LNB'ye" veya benzeri etiketli çıkış portuna bağlayın. Son olarak, güç yerleştiricinin güç kaynağını bir elektrik prizine bağlayın ve güç yerleştiricinin güç aldığından emin olun.
SSS
S: Uydu sistemimde herhangi bir Satellite Power Inserter'ı kullanabilir miyim?
C: Uydu sisteminiz ve LNB'niz ile uyumlu bir Uydu Güç Yerleştirici kullanmanız şarttır. Uyumlu olmayan bir yerleştiricinin kullanılması LNB'ye zarar verebileceğinden veya zayıf sinyal kalitesine yol açabileceğinden, yerleştiricinin LNB'nizin gerektirdiği doğru voltajı ve akımı sağladığından emin olun.
S: Uydu Güç Yerleştirici dış mekanlarda kullanılabilir mi?
C: Uydu Güç Takıcıları genellikle iç mekan kullanımı için tasarlanmış olsa da, dış mekanda kullanılabilen, hava koşullarına dayanıklı modeller de mevcuttur. Yerleştiriciyi dış mekana kurmanız gerekiyorsa, onu hava koşullarından korumak ve suyun zarar görmesini önlemek için hava koşullarına dayanıklı bir mahfaza veya kapak kullandığınızdan emin olun.
S: Satellite Power Inserter'ı nereden satın alabilirim?
C: Uydu Güç Takma Cihazları çeşitli elektronik perakendecilerinden, çevrimiçi mağazalardan ve uydu ekipmanı tedarikçilerinden satın alınabilir. Saygın bir satıcı seçtiğinizden ve satın alma işlemi yapmadan önce yerleştiricinin uydu sisteminizle uyumlu olduğundan emin olun.
