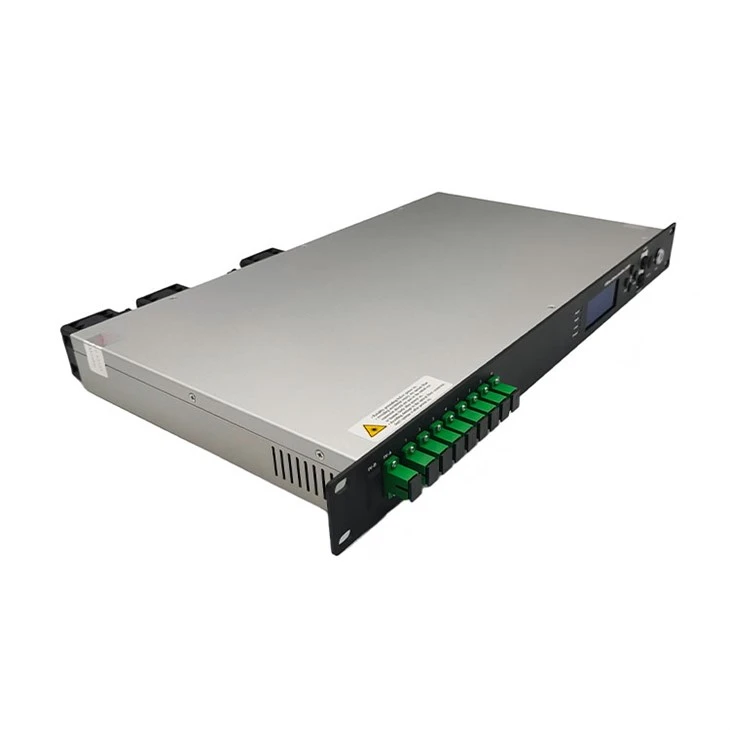

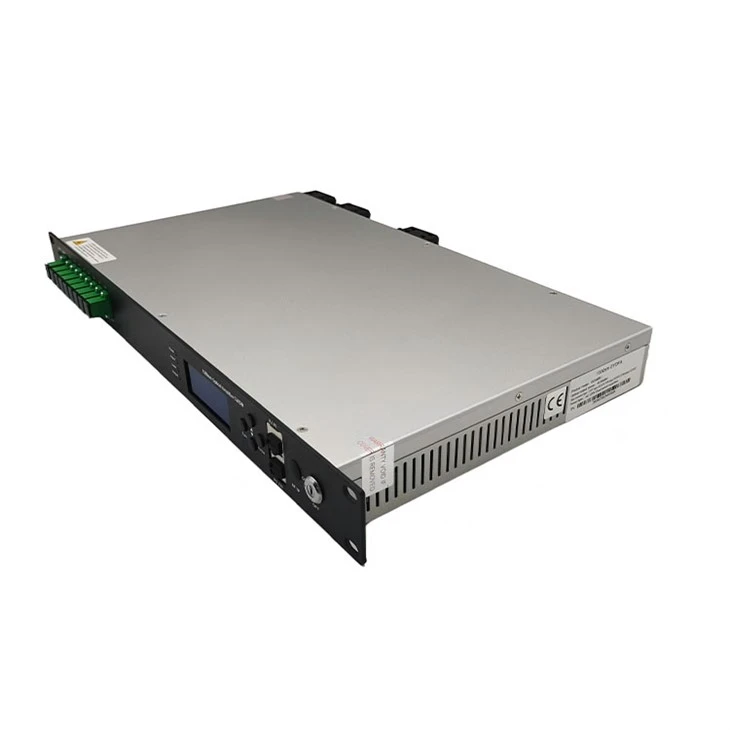

Ürüne Genel Bakış
GCA 6051-YZ optik amplifikatör, iyi bilinen-yüksek-performanslı erbiyum-iterbiyum katkılı{-katkılı çift kaplı fiber ve düşük gürültülü pompa lazerini kullanır. Güvenilir bir devre tasarımına ve verimli ısı dağılımı tasarımına sahiptir. Tüm makinenin maksimum toplam çıkış gücü +36dBm'ye ulaşabilir ve isteğe bağlı optik anahtar, CWDM ve RF algılamayla 32'ye kadar çıkışı destekler. FTTH ağında aşağı akışlı 1550nm optik sinyalin güçlendirilmiş iletimi için uygun SNMP protokol ağ yönetimi yazılımı ve WEB ağ yönetimi sağlar.

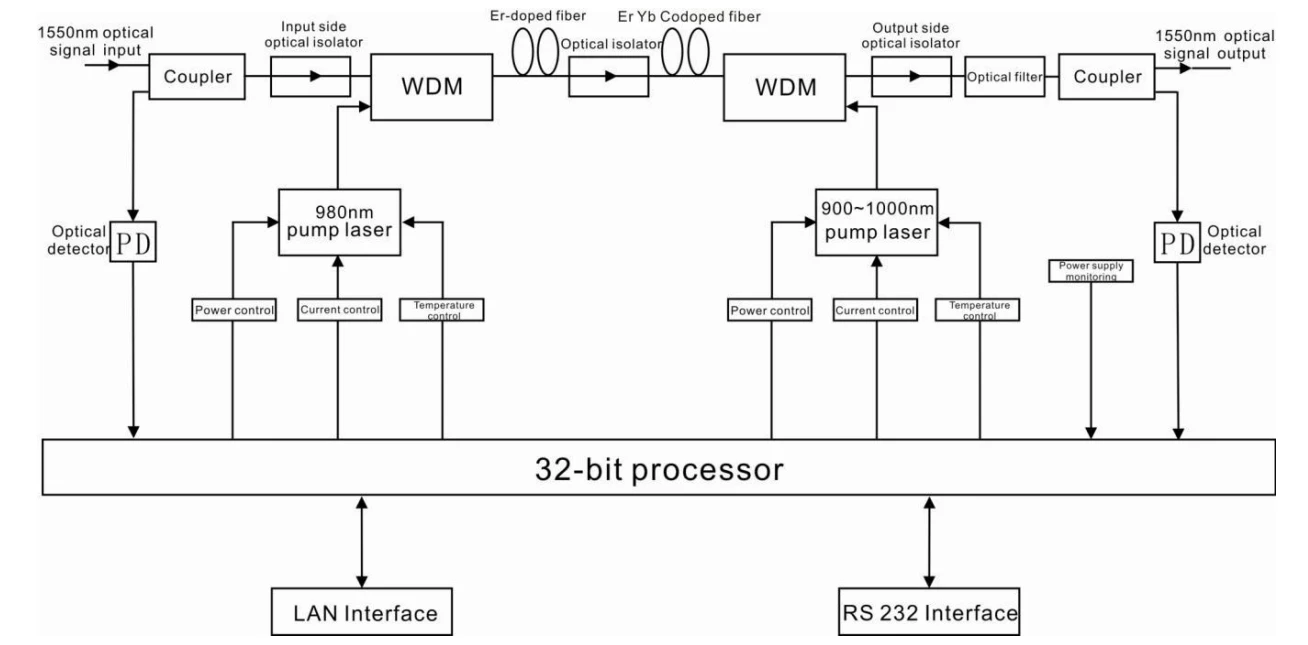

Blok şeması
Teknik Parametre
|
Öğe |
Birim |
Teknik parametreler |
Açıklama |
|
|
Çalışma bant genişliği |
nm |
1545 - 1565 |
||
|
Optik giriş güç aralığı |
dBm |
-5-+10 |
||
|
Maksimum optik çıkış gücü |
dBm |
36 |
||
|
Çıkış gücü kararlılığı |
dBm |
±0.5 |
||
|
Gürültü figürü |
dB |
6,0'dan küçük veya ona eşit |
Optik giriş gücü0dBm |
|
|
Geri dönüş kaybı |
Giriş |
dB |
45'ten büyük veya eşit |
|
|
Çıkış |
dB |
45'ten büyük veya eşit |
||
|
Optik Konektör Tipi |
SC/APC LC/UPC |
|||
|
C/N |
dB |
50'den büyük veya eşit |
GT/T 184-2002'ye göre test koşulu |
|
|
C/CTB |
dB |
63'ten büyük veya eşit |
||
|
C/STK |
dB |
63'ten büyük veya eşit |
||
|
Güç kaynağı voltajı |
V |
AC160V - 250V(50 Hz),DC48V |
||
|
Güç tüketimi |
W |
65'ten küçük veya ona eşit |
|
|
Çalışma Sıcaklığı Aralığı |
derece |
-10 - +45 |
|
|
Depolama Sıcaklık Aralığı |
derece |
-30 - +70 |
|
|
Maksimum çalışma bağıl nemi |
% |
Maksimum %95 Yoğuşma Yok |
|
|
Boyut |
mm |
437(L)×442(W)×44(H) |

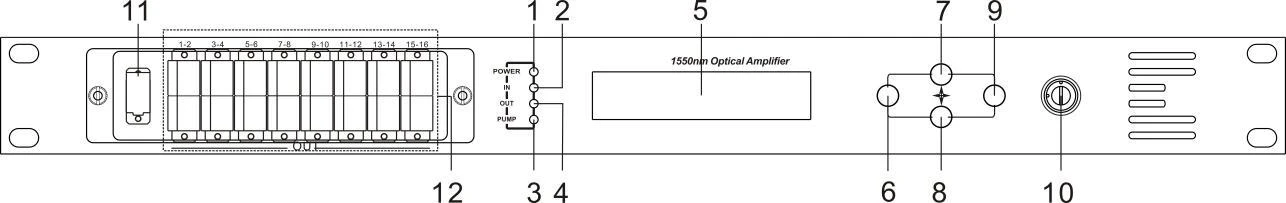

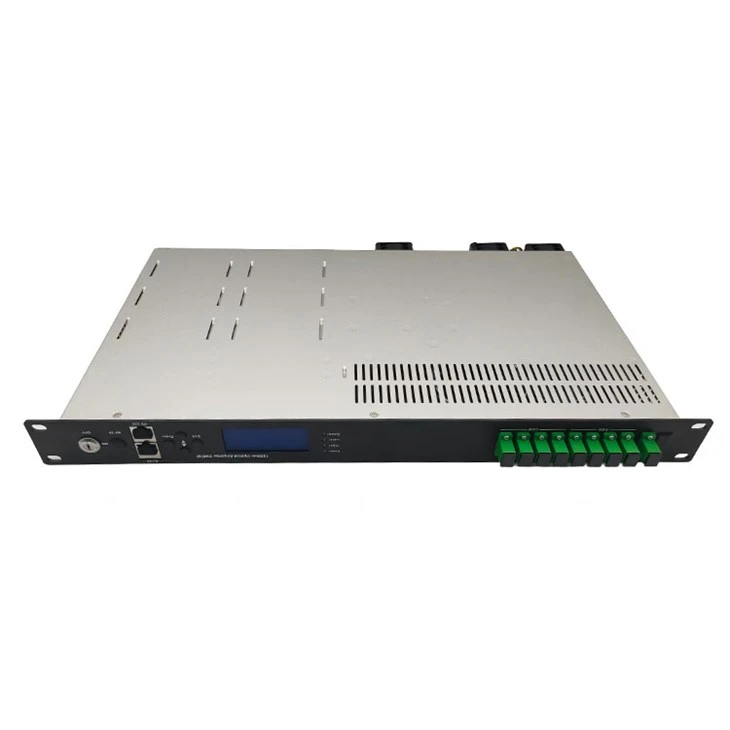

Ön Panel Açıklaması
|
1. Güç göstergesi: Bir anahtarlamalı güç kaynağı çalışıyor – sarı; iki anahtarlamalı güç kaynağı çalışıyor - yeşil. |
|
2. Optik giriş gücü göstergesi: Bu ışık, optik giriş gücü > -10dBm olduğunda yanar. |
|
3. Pompa çalışma durumu göstergesi: Kırmızı ışık, pompanın çalışmadığı ancak makine parametrelerinin normal olduğu anlamına gelir; yanıp sönen kırmızı ışık, makinenin arızalandığı anlamına gelir; ilgili arıza nedeni için ekran menüsünün alarm menüsüne bakın; yeşil ışık pompanın normal çalıştığı anlamına gelir |
|
4. Optik çıkış gücü göstergesi: Bu ışık, optik çıkış gücü > +10dBm olduğunda yanar. |
|
5. 160×32 nokta-matris LCD ekran |
|
6. Kurulum menüsünün çıkış veya iptal tuşunu görüntüleyin. |
|
7. Kurulum menüsünün yukarı veya artırma tuşunu görüntüleyin. |
|
8. Kurulum menüsünün aşağı veya azaltma tuşunu görüntüleyin. |
|
9. Kurulum menüsünün enter tuşunu görüntüleyin. |
|
10. Pompa lazeri anahtarlama tuşu: "AÇIK", pompa lazerinin açık olduğu ve "KAPALI", pompa lazerinin kapalı olduğu anlamına gelir. Gücü açmadan önce anahtarın "KAPALI" konumda olduğundan emin olun. Kendi kendini-testi geçtikten sonra, görüntülenen mesaja göre anahtarı "AÇIK" konumuna çevirin. |
|
11. Optik sinyal girişi |
|
12. Optik sinyal çıkışı |

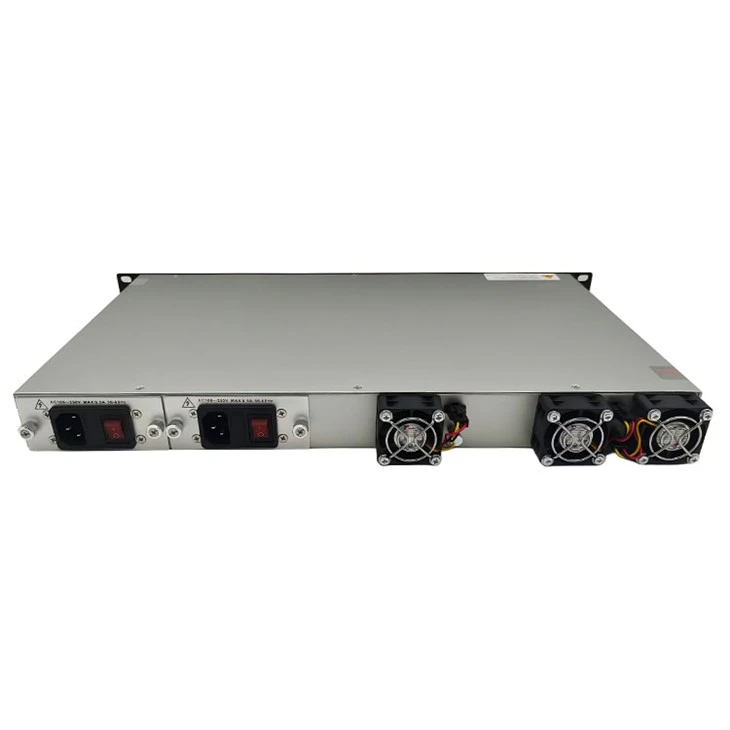

Arka Panel Açıklaması
|
1. Fan çıkışı. |
2. RS232 arayüzü. |
|
3. Güç kaynağının AC 220V giriş portu 1. |
4. Güç kaynağının sigortası 1. |
|
5. Güç kaynağının anahtarı 1. |
6. Güç kaynağının AC 220V giriş portu 2. |
|
7. Güç kaynağının sigortası 2. |
8. Güç kaynağının anahtarı 2. |
|
9. Şasinin topraklama saplaması |
10. LAN arayüzü |
