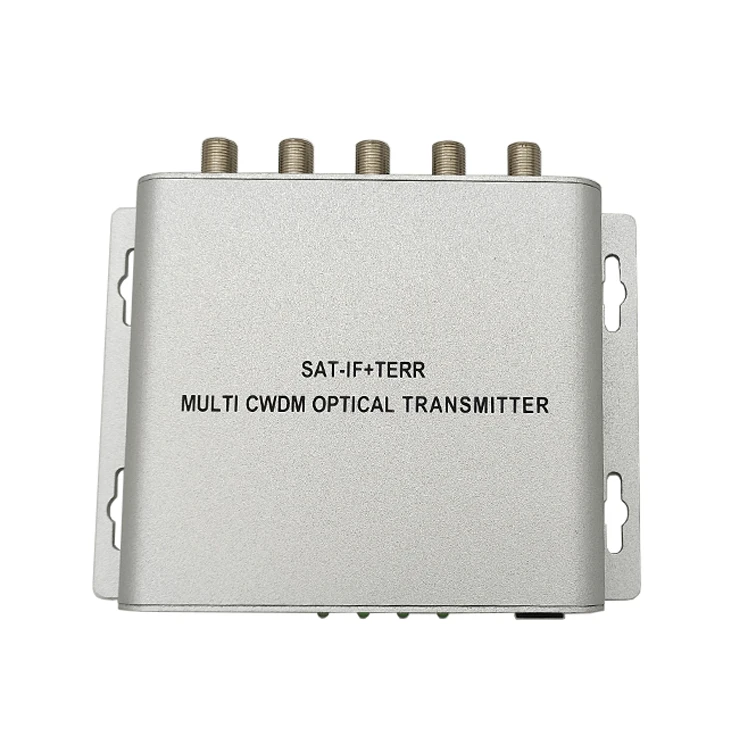

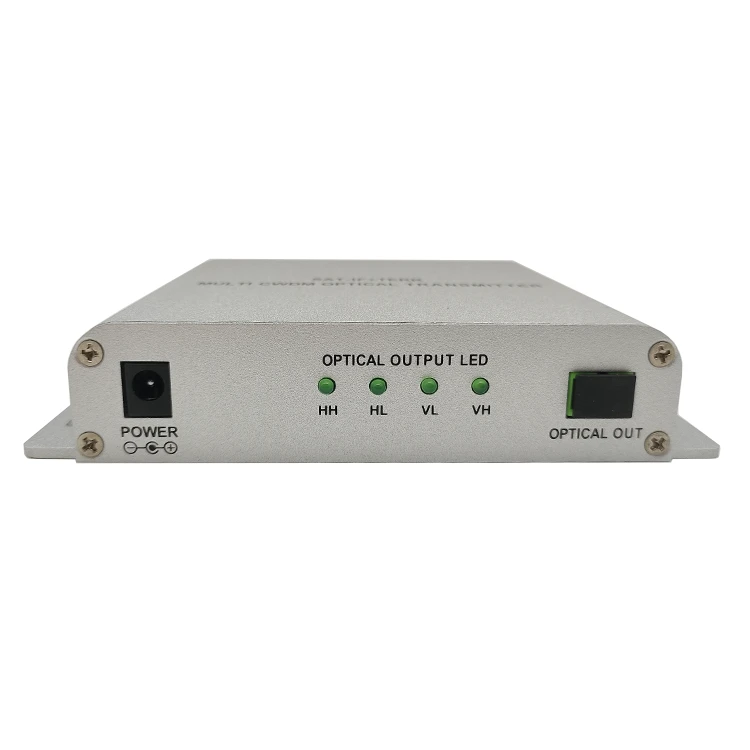

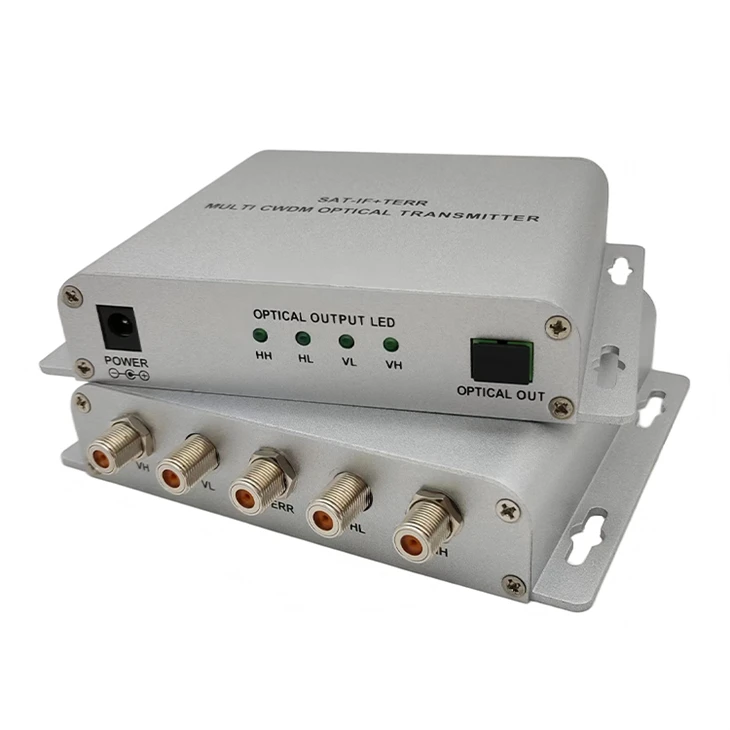

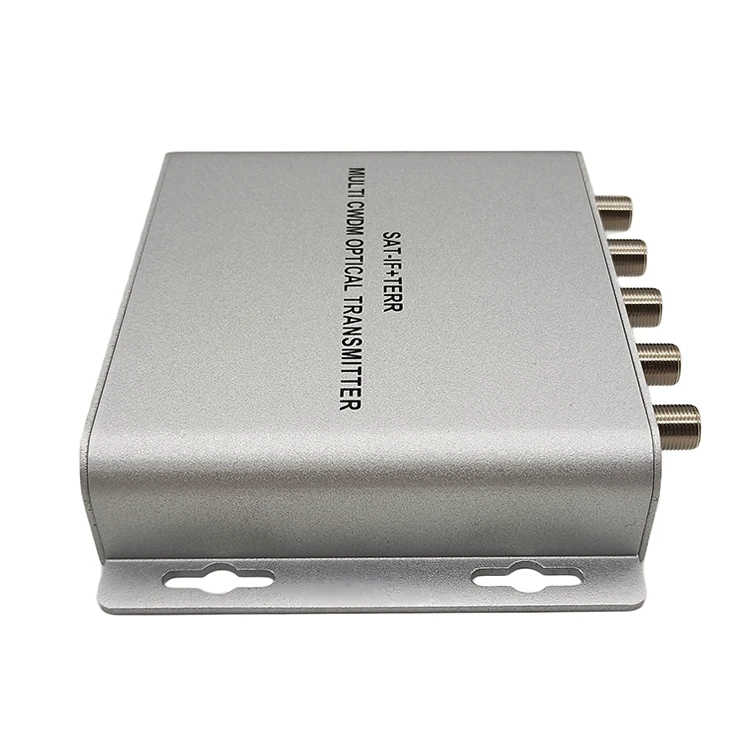

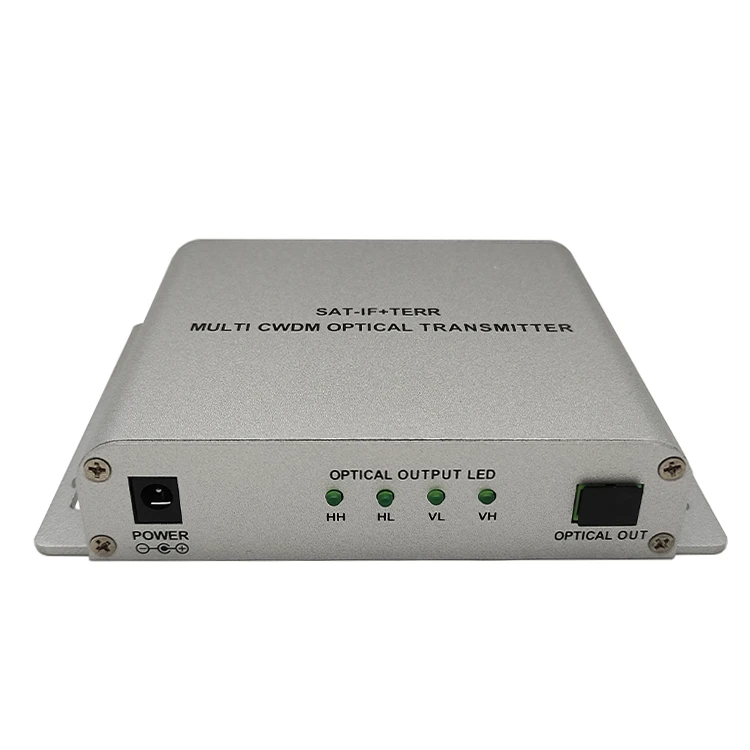

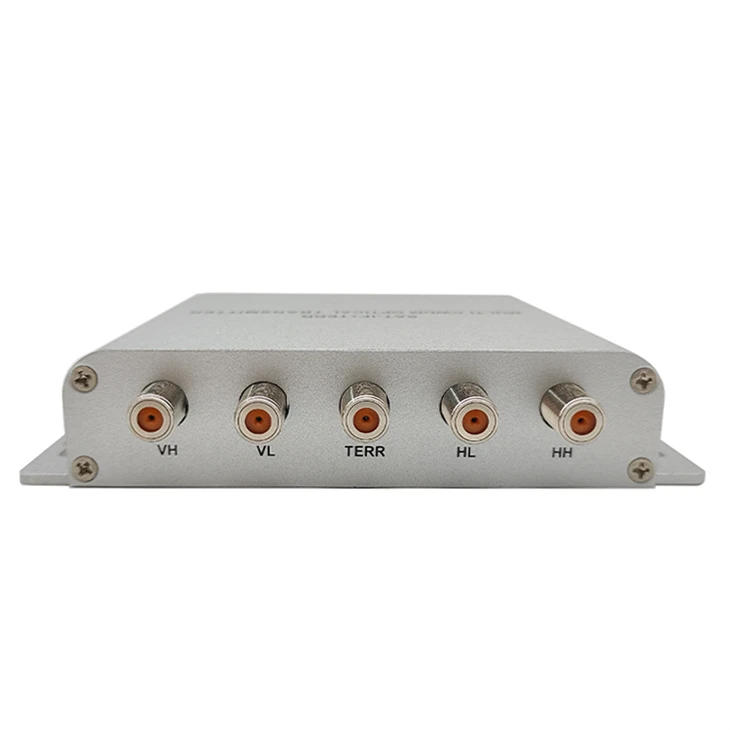

SAT-IF+TERR MULTI CWDM Optik Verici, çok-kanallı uydu ara frekansını ve karasal televizyon RF sinyal girişini destekler, kompozit RF sinyallerini belirli-dalga boyu optik sinyallere dönüştürmek için kaba dalga boyu bölmeli çoğullama teknolojisini kullanır, yüksek-doğruluk, uzun-mesafe ve fiber- tasarruflu TV sinyali optik iletimi gerçekleştirir.
Özellikler
- Uydu optik sistemi için tasarlandı
- Geniş çalışma frekansı aralığı: 47-2150MHz
SAT-EĞER: 950MHz~2150MHz
CATV : 47MHz~860MHz
- Mükemmel Doğrusallık ve düzlük
- 1-çekirdek tek modlu fiber yüksek geri dönüş kaybı kullanma
- GaAs amplifikatör aktif cihazlarını kullanma
- Ultra düşük gürültü teknolojisi
- DFB koaksiyel küçük paket lazeri kullanarak-CWDM'yi oluşturun
- LNB çalışması için 13/18V,0/22KHz çıkışları
- 32'ye kadar optik düğüme kadar dağıtım
Şartname
|
Optik Parametre |
TERR+SAT-IF Parametresi |
||
|
Optik Geri Dönüş Kaybı |
45'ten büyük veya eşit |
Frekans Aralığı |
47~2150MHz |
|
Çıkış Optik Gücü |
4x+3dBm |
Düzlük |
±1.5 |
|
Optik Konektör |
SC/APC |
Çıkış Seviyesi(AGC) |
80±5@TERR'den büyük veya eşit 78±10@SAT-IF'ye eşit veya daha büyük |
|
Çıkış Optik Dalga Boyu (nm) |
1510-1570 |
C/R |
52'den büyük veya eşit |
|
Diğer Parametre |
STK |
65'ten büyük veya eşit |
|
|
RF Konektörü |
K{0}}kadın |
CTB |
62'den büyük veya eşit |
|
Güç Kaynağı |
DC-24V |
İade Kaybı |
12'den büyük veya eşit |
|
Güç Tüketimi(W) |
<6 |
22KHz Doğruluk |
22±4 |
|
Boyutlar(mm) |
143x110x28.8 |
LNB Güç Kaynağı |
13/18 |
