Tanım

DBS, OTA, CATV, ileri kazanımlı ve alt-bant 2 ila 42 MHz pasif dönüşlü, 54 ila 3000 MHz hatla çalışan amplifikatör.

DURUM

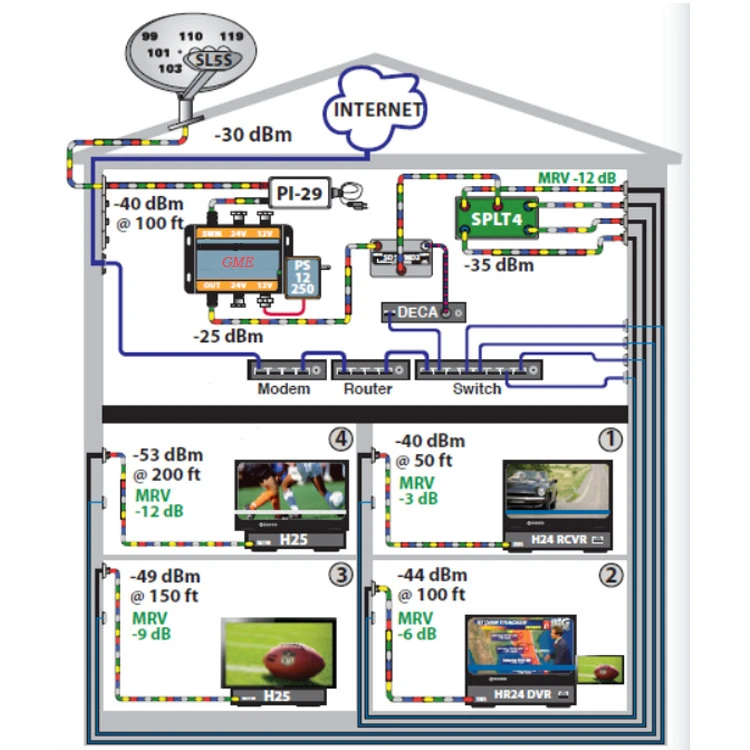

LNB veya DBS anahtarının çıkışı birden fazla odaya veya daireye bölünmüştür ve uzak konumlarda alıcı sinyal seviyeleri düşüktür.

ÇÖZÜM

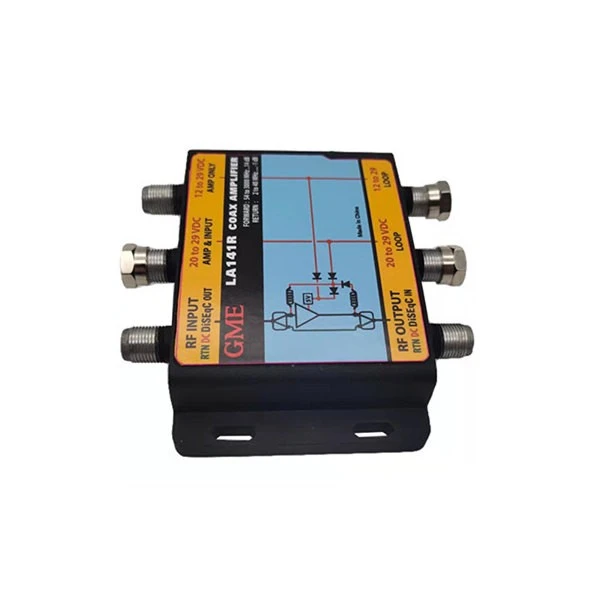

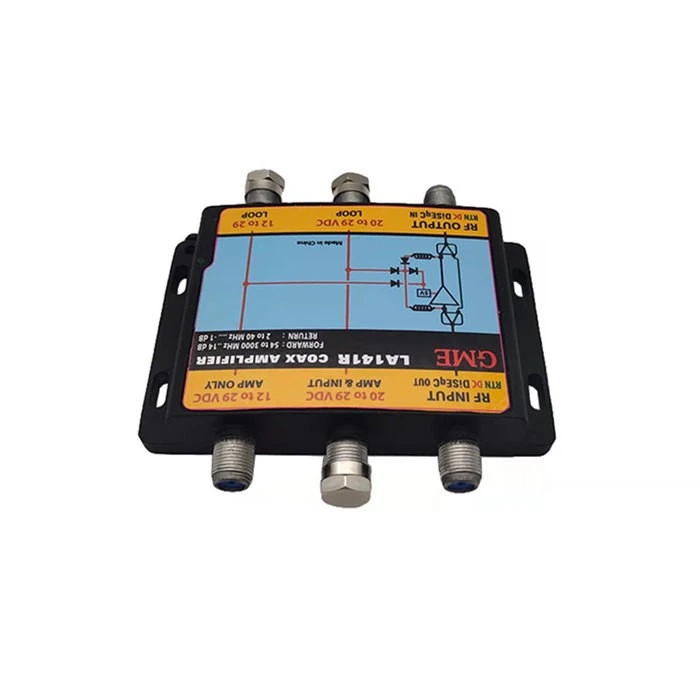

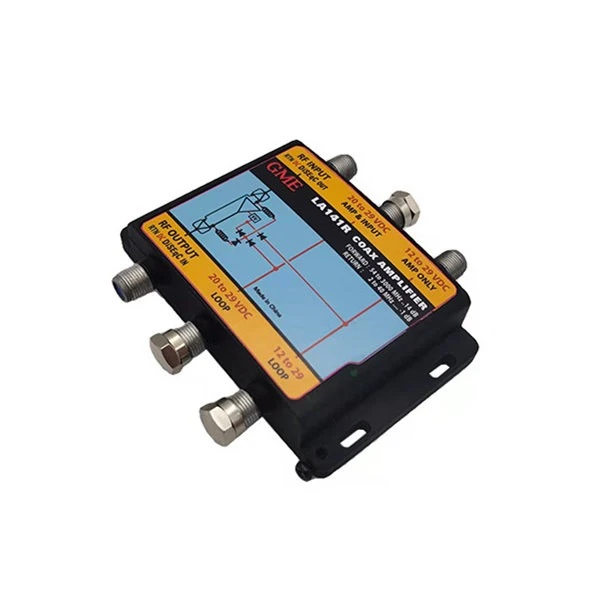

Model LA141R SWM Uzatma Hattı Amplifikatörü, veri modemi ve alıcı kontrol sinyallerini alıcıdan anahtara geçirirken kablo ve DBS sinyal seviyelerini yükselterek RG-6'nın 150 fitlik kaybını ayarlar.

Şartname

Menşe Yeri: Guangdong, Çin
Model Numarası: GDAMP-024 (LA141R-TA)
ÖĞE	TİPİK	KK LİMİTİ	TEST KOŞULLARI
FREK. MENZİL
DÖNÜŞ YOLU			2 ~ 42 MHz
İLERİ YOL			54 ~ 3000 MHz
KAZANMAK	+4.8 dB	+4 dB MIN.	54MHz
	+8 dB	+6 dB MIN.	100 MHz
	+11 dB	+9 dB MIN.	950 MHz
	+13 dB	+11 dB MIN.	1450 MHz
	+14 dB	+12 dB MIN.	2150 MHz
	+15 dB	+13 dB MIN.	2400 MHz
	+14 dB	+12 dB MIN.	3000 MHz
	-3,8 dB	-4,8 dB MAKS.	2 ~ 42 MHz

	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 100 MHz
	-15 dB	-12 dB MIN.	101 ~ 1450 MHz
	-12 dB	-10 dB MIN.	1451 ~ 3000 MHz
ÇIKIŞ	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 3000 MHz
GİRİŞ KABİLİYETİ (1dB SIKIŞTIRMA)
	113dBuV	111dBuV MIN.	250 MHz GİRİŞTE
	112dBuV	110dBuV MIN.	950 MHz GİRİŞTE
ÇALIŞMA GERİLİMİ		12-36VDC
MEVCUT TÜKETİM		130mA MAKS.
GÜÇ GEÇİŞİ			ÇIKIŞ→GİRİŞ
22K GEÇME			ÇIKIŞ→GİRİŞ
EMPEDANS			GİRİŞ / ÇIKIŞ
KONNEKTÖR			TÜM LİMANLAR
